12-KV-Hochspannungsinnenvakuumleistungsschalter Seite angebrachtes 630A-1250A

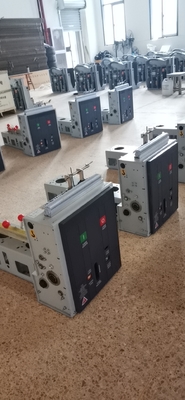

VS1(VBM7)-12 seitlich montierter Hochspannungs-Vakuum-Leistungsschalter für Innenräume mit Schaltanlage 630A-1250A

Der Vakuum-Leistungsschalter VS1-12(VBM7) verwendet eine feste Struktur. Er wird hauptsächlich in festen Schaltanlagen eingesetzt und kann separat zur Steuerung und zum Schutz von Übertragungs- und Verteilungsleitungen verwendet werden.

Der Vakuum-Leistungsschalter VS1 kann im Betriebsstrombereich häufig betrieben oder der Kurzschlussstrom mehrmals unterbrochen werden. Mechanische Lebensdauer bis zu 30.000 Mal, volle Kapazität
Der Kurzschlussstrom kann 50 Mal unterbrochen werden.
Der Vakuum-Leistungsschalter VS1 eignet sich für den Wiedereinschaltbetrieb und verfügt über eine hohe Betriebszuverlässigkeit und Lebensdauer.

Der Vakuum-Leistungsschalter VS1 (allgemeiner Typ) verwendet vertikale Isolatoren zum Schutz vor Witterungseinflüssen; Und in Bezug auf Wartung und Instandhaltung ist in der Regel nur der Betrieb zwischen oder die Reinigung oder Schmierung erforderlich.

Der Vakuum-Leistungsschalter VS1 (Poltyp) verwendet eine Festisolationsstruktur - integrierter Dichtungspol, wartungsfrei realisiert.

Vakuum-Leistungsschalter VS1 können in fester oder ausziehbarer Form in einem Schaltkasten installiert und auch auf Rahmen montiert werden.

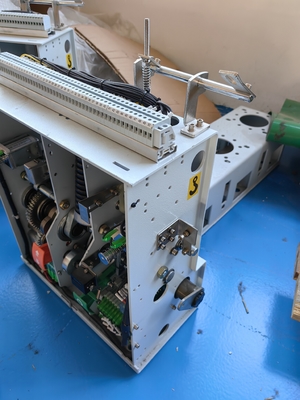

VS1(VBM7)-12 seitliche Montage
Halten Sie den Kern an den oberen und unteren Grenzen ohne mechanische Verriegelung. Wenn ein Aktionssignal vorliegt, erzeugt der Strom in der Schließ- oder Trennspule ein magnetisches Potential.
Das von der Spule erzeugte Magnetfeld und das vom Permanentmagneten erzeugte Magnetfeld werden durch das Magnetfeld überlagert und synthetisiert. Der Magnetkern wird zusammen mit der daran befestigten Antriebsstange durch die synthetische Magnetkraft betätigt und der Schalterkörper wird mit der angegebenen Geschwindigkeit ein- und ausgeschaltet. Dieser Mechanismus wird als Zwei-Bit-Bistabil-Struktur bezeichnet, da der bewegliche Eisenkern ohne Energieverbrauch an den beiden Enden des Hubs gehalten werden kann.
