24 kV Hochspannungs-VCB-Schaltkreislaufschalter / Innenraum-Vakuumschalter-Wiederverriegelung
| Herkunftsort | Wenzhou |
|---|---|
| Markenname | QIUPU |
| Zertifizierung | IEC |
| Modellnummer | ZN63(VS1)-24/630A-1600A |
| Min Bestellmenge | Verhandelbar |
| Preis | negotiable |
| Verpackung Informationen | WOODENS |
| Lieferzeit | 7 Tage |
| Zahlungsbedingungen | Western Union, t/t |
| Versorgungsmaterial-Fähigkeit | 1000 Stück/Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | VCB-Leistungsschalter | Raumstrom | 31,5ka |
|---|---|---|---|
| Stromspannung | Hochspannung | Ratenstrom | 630A-4000A |
| Breit | 650 mm bis 800 mm | Leben | 10000 Mal |
| Pole | 275 mm | ||
| Hervorheben | Wiederherstellung der Operation VCB-Schaltkreisbrecher,Außenvakuum-VCB-Schaltkreislaufschalter,24KkV Hochspannungs-VCB-Schaltkreislaufschalter |
||
Produkt-Beschreibung

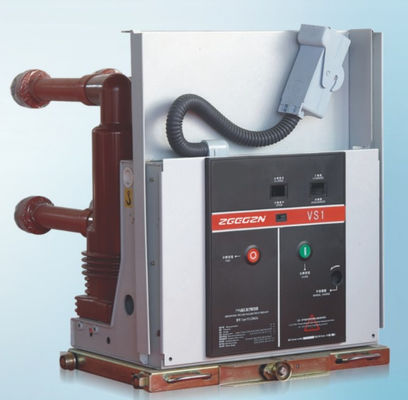

24 kV Hochspannungs-Vakuum-Leistungsschalter / Innenraum-Vakuumschalter mit Wiedereinschaltfunktion
Einführung

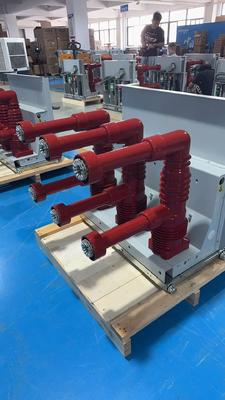

Der VS1-Vakuum-Leistungsschalter ist für die Wiedereinschaltung geeignet und verfügt über eine hohe Betriebszuverlässigkeit und Lebensdauer.
Der VS1-Vakuum-Leistungsschalter (allgemeiner Typ) verwendet vertikale Isolatoren zum Schutz vor Witterungseinflüssen; Und in Bezug auf Wartung und Instandhaltung ist in der Regel nur der Betrieb zwischen oder die Reinigung oder Schmierung erforderlich.

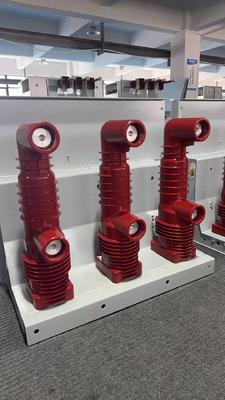

Der VS1-Vakuum-Leistungsschalter (Poltyp) verwendet eine Festisolationsstruktur - integrierter Dichtungspol, der wartungsfrei realisiert wurde.
Das vom Spule erzeugte Magnetfeld und das vom Permanentmagneten erzeugte Magnetfeld werden durch das Magnetfeld überlagert und synthetisiert. Der Magnetkern wird zusammen mit der daran befestigten Antriebsstange durch die synthetische Magnetkraft betätigt und der Schalterkörper wird mit der vorgegebenen Geschwindigkeit ein- und ausgeschaltet. Dieser Mechanismus wird als Zwei-Bit-Bistabil-Struktur bezeichnet, da der bewegliche Eisenkern ohne Energieverbrauch an den beiden Enden des Hubs gehalten werden kann. Im herkömmlichen elektromagnetischen Mechanismus wird der bewegliche Kern durch die Wirkung einer Feder an einem Ende des Hubs gehalten, während er am anderen Ende des Hubs durch eine mechanische Verriegelung oder elektromagnetische Energie geschützt wird. Aus dem Obigen ist der Permanentmagnetantrieb eine spezielle Kombination aus Elektromagnet und Permanentmagnet, um alle Funktionen des herkömmlichen Leistungsschalter-Betriebsmechanismus zu erreichen: Permanentmagnet anstelle von traditionell.
Parameter
| Artikel | Technische Daten | ||||||||||||
| Nennspannung (kV) | 3,6 | 7,2 | 12 | 24 | 40,5 | ||||||||
| Nennfrequenz (Hz) | 50 | ||||||||||||
| Isolator (Kapazität) | isolierend | Frequenz-Stehspannung 5 min (kV) | 25 | 32 | 42 | 68 | 100 | ||||||
| Frequenz-Stehspannung 1 min (V) | 2000 | ||||||||||||
| Blitzstoß-Stehspannung (kV) | 40 | 60 | 75 | 125 | 185 | ||||||||
| Teilentladung (pc) | ≤10 | ||||||||||||
| Streckgrenze (N) | ≥1000 | ||||||||||||
