Brown-Hochspannungs-Form-Harz-Transformator-Elektrogeräte für Stromnetz

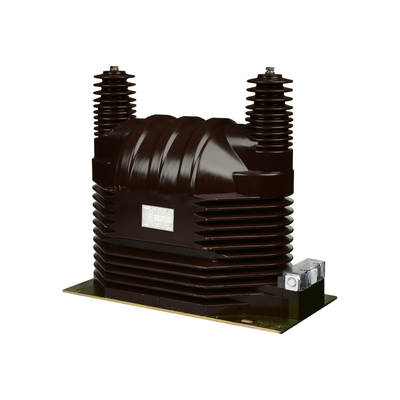

JDZ-35Q Gießharz-Epoxidharz-Innenraum-Hochspannungstransformator

Spannungswandler (PT) und Stromwandler (CT) sind wichtige elektrische Geräte des Stromversorgungssystems. Sie sind für die Trennung zwischen Hoch- und Niederspannungssystemen und die Umwandlung von Hochspannung in Niederspannung verantwortlich. Ob die Verdrahtung korrekt ist oder nicht, ist für die normale Funktion von Geräten wie Schutz, Messung und Überwachung von großer Bedeutung. Bei der Neuinstallation von PT, CT-Betrieb oder dem Austausch von PT, CT-Sekundärkabeln ist die Polaritätsprüfungsmethode zur Überprüfung der Richtigkeit der PT- und CT-Verdrahtung ein notwendiges Arbeitsverfahren für das Relais-Schutzpersonal.

Um eine Polaritätsvertauschung zu vermeiden, muss der "Gleichnamige" des Eingangs und Ausgangs des Transformators gefunden werden. Die spezifische Methode ist die "Punktpolarität". Hier wird ein Beispiel für die Punktpolarität gegeben. Die Methode besteht darin, das Finger-Multimeter an die sekundäre Ausgangswicklung des Transformators anzuschließen, wobei das Multimeter auf den Gleichspannungsbereich eingestellt wird. Dann wird der Minuspol einer Trockenbatterie an den primären Ausgangsdraht des Stromwandlers angeschlossen. Mit dem Pluspol der Trockenbatterie wird der primäre Eingangsdraht des Stromwandlers "gepunktet", so dass ein +(positiver) Impulsstrom im Primärkreis des Transformators erzeugt wird; Gleichzeitig wird beobachtet, in welche Richtung sich die Nadel des Zeigermultimeters "verschiebt". Wenn sich die Nadel des Multimeters von 0 nach rechts verschiebt, wird die Nadel "zurückgedreht", was bedeutet, dass das "primäre Eingangsende" des Stromwandlers, das mit dem normalen Anschluss des Finger-Multimeters verbunden ist, nicht mit dem "sekundären Eingangsende" übereinstimmt, was als "vertauschte Polarität" oder "Additionspolarität" bezeichnet wird.
