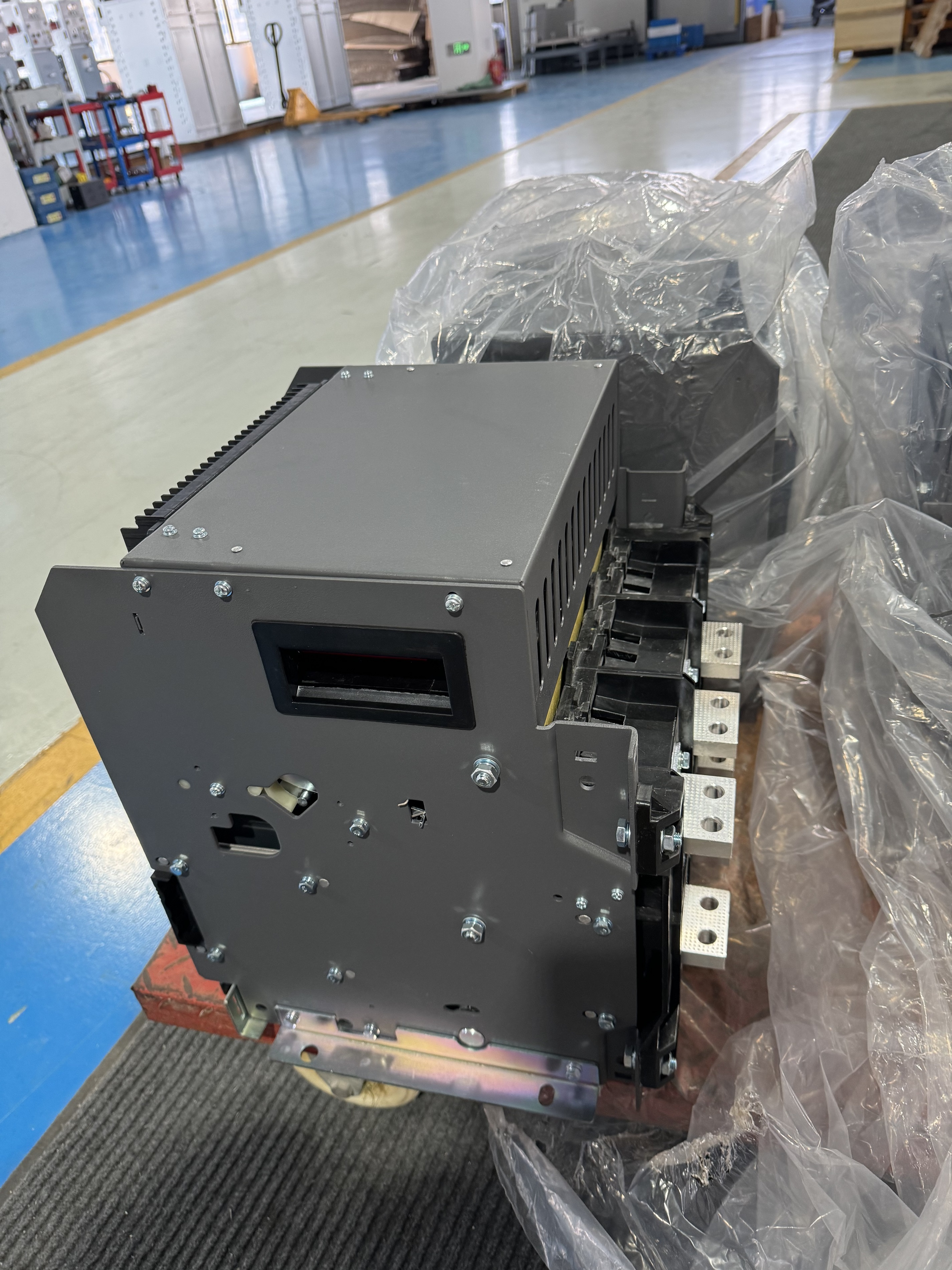

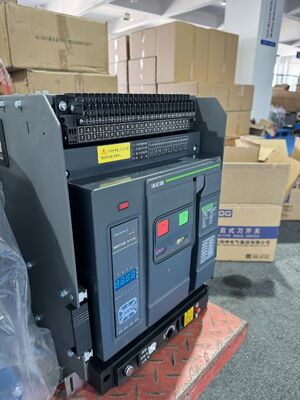

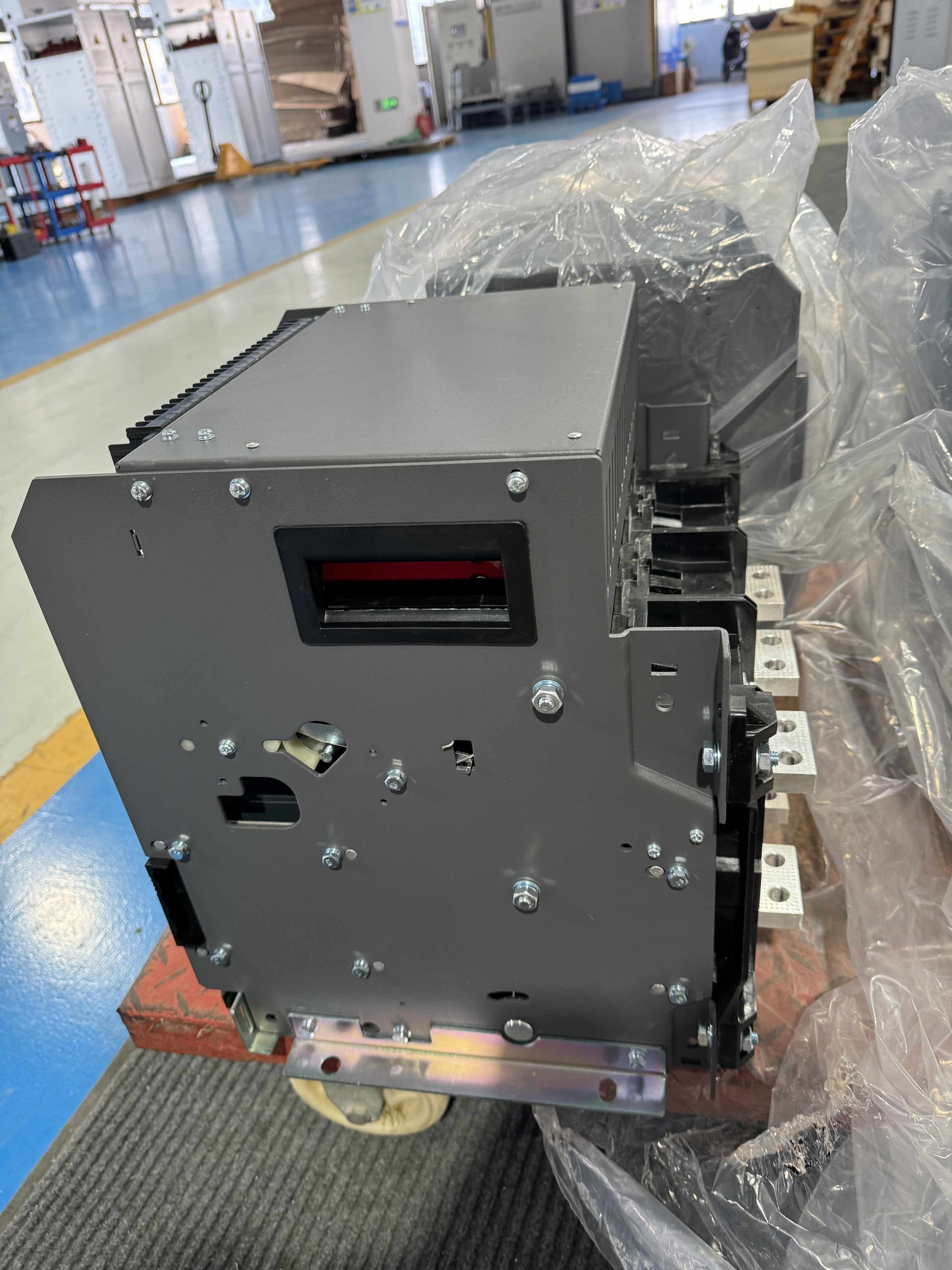

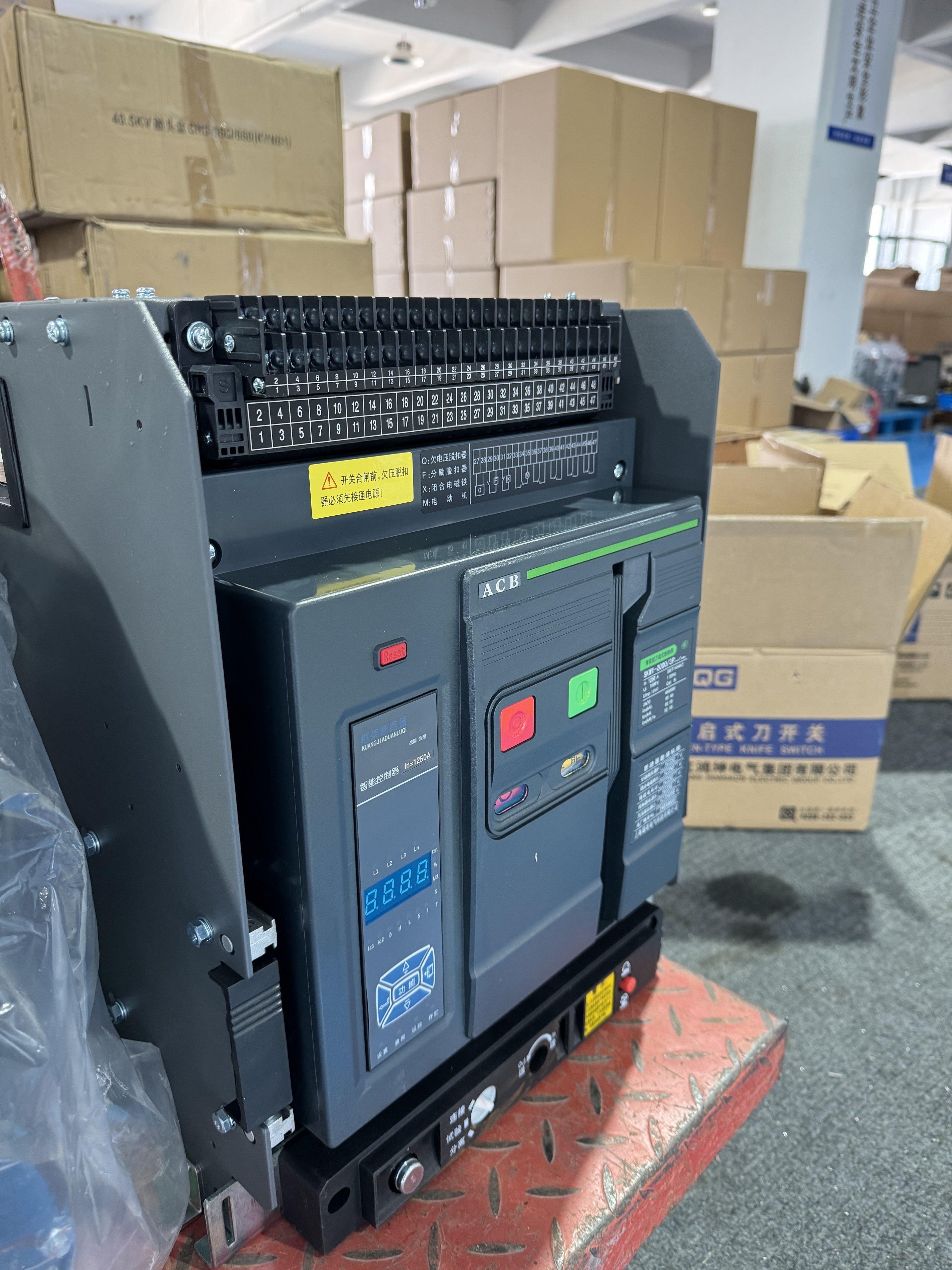

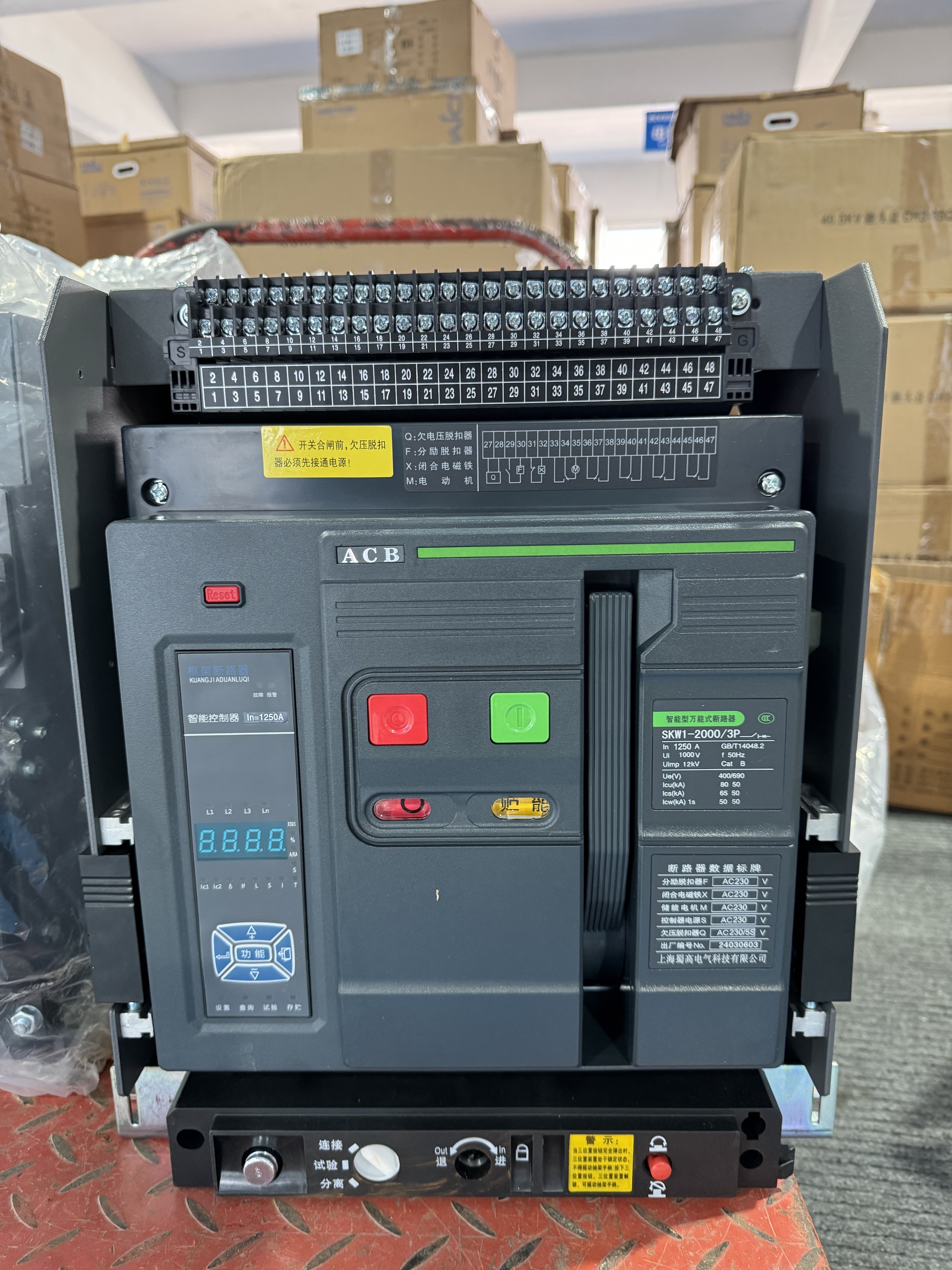

6300A geformter Fall-Leistungsschalter

6300A Leistungsschalter mit Formgehäuse

Einleitung

Die Niederspannungs-Leistungsschalter (im Folgenden als Leistungsschalter bezeichnet) eignen sich für das Verteilungsnetz von Wechselstrom 50 Hz, Nennspannung bis 660 V (690 V) und darunter, und Nennstrom 400 A ~ 6300 A, zur Verteilung elektrischer Energie und zum Schutz von Stromkreisen und Stromversorgungsausrüstung vor Fehlern wie Überlastung, Unterspannung, Kurzschluss, einphasiger Erdschluss usw. Der Leistungsschalter verfügt über eine intelligente Schutzfunktion und einen präzisen selektiven Schutz, der die Zuverlässigkeit der Stromversorgung verbessern und unnötige Stromausfälle vermeiden kann. Gleichzeitig mit einer offenen Kommunikationsschnittstelle kann er eine Vier-Fernsteuerung durchführen, um die Anforderungen des Leitstellen- und Automatisierungssystems zu erfüllen. Der Leistungsschalter hat eine Stoßspannungsfestigkeit von 8000 V in einer Höhe von 2000 Metern (unterschiedliche Höhen werden gemäß dem Standard korrigiert, maximal nicht mehr als 12000 V). Der Leistungsschalter kann als Trennschalter ohne intelligenten Controller und Sensor verwendet werden, als einer gekennzeichnet.
Der Leistungsschalter entspricht den Normen GB14048.2 "Niederspannungs-Schaltgeräte und -Steuergeräte Niederspannungs-Leistungsschalter" und IEC60947-2 "Niederspannungs-Schaltgeräte und -Steuergeräte Leistungsschalter"

Merkmal

1. verfügt über 3 und 4 Pole, Schubladentyp und festen Typ, kann in die Leitung eingebaut werden;
2. verfügt über eine Vielzahl von intelligenten Controllern, die verschiedene Funktionen bieten: intelligente Funktion, Anzeigefunktion.
3. Einstellfunktion, Überwachungsfunktion, Fehlergedächtnisfunktion, kann eine Kommunikationsschnittstelle für Telemetrie, Fernverstellung, Fernsteuerung, Fernkommunikation bereitstellen; O-Schutzfunktionen sind vollständig, Einstellung ist bequem, hohe Präzision, mit sofortiger, kurzer Verzögerung, langer Verzögerung, einzelner Schutzfunktionen wie Erdschluss.

Klassifizierung

1 Nach Einbauart
a. Fest b. Schublade
2 Nach Polzahl: dreipolig, vierpolig
3 Nach Betriebsart
a. Elektrischer Betrieb
b. Manueller Betrieb (zur Inspektion und Wartung) O-Auslösetyp
Intelligenter Controller, sofortiger (oder verzögerter) Unterspannungsauslöser, Nebenstromauslöser.
Leistung des intelligenten Controllers:
a. Intelligenter Controller ist unterteilt in: H-Typ (Kommunikationstyp), M-Typ (allgemeiner intelligenter Typ), L-Typ (wirtschaftlicher Typ); b. verfügt über Überlast-Langzeitverzögerung-Umkehrzeitgrenze, Kurzzeitverzögerung-Umkehrzeitgrenze, Zeitgrenze, sofortige Merkmale. Die erforderlichen Schutzeigenschaften können vom Benutzer eingestellt werden; C. Einphasen-Erdschutzfunktion; d. Anzeigefunktion: Einstellung der Stromanzeige, Betriebsstromanzeige, Spannungsanzeige jeder Leitung (Spannungsanzeige sollte bei Bestellung angegeben werden); e. Alarmfunktion: Überlastalarm; f. Selbstprüfungsfunktion: Überhitzungs-Selbstprüfung, Mikrocomputer-Selbstdiagnose; g. Testfunktion: Testen der Aktionscharakteristiken des Controllers.

Normale Arbeits- und Einbaubedingungen

Umgebungslufttemperatur
Der obere Grenzwert überschreitet nicht +40°C, der untere Grenzwert fällt nicht unter -5°C, und der Durchschnittswert von 24h überschreitet nicht +35°C; Hinweis: Der untere Grenzwert beträgt -10°C oder -25°C Arbeitsbedingungen, der Benutzer sollte die Fabrik zur Bestätigung informieren: Die Arbeitsbedingungen des oberen Grenzwerts von über +40°C oder des unteren Grenzwerts von unter -10°C oder -25°C, der Benutzer sollte sich mit unserer Fabrik beraten.
Die Höhe des Einbauortes überschreitet 2000 m nicht.
◎Atmosphärische Bedingungen
Die relative Luftfeuchtigkeit der Atmosphäre überschreitet 50 % bei einer Umgebungslufttemperatur von +40°C nicht. Sie kann bei niedrigerer Temperatur eine höhere relative Luftfeuchtigkeit aufweisen. Die durchschnittliche maximale relative Luftfeuchtigkeit des feuchtesten Monats beträgt 90 %, und die durchschnittliche Mindesttemperatur des Monats beträgt +25 °C. Berücksichtigen Sie die Kondensation auf der Produktoberfläche aufgrund von Temperaturänderungen. Benutzer, die die Anforderungen überschreiten, sollten sich mit unserer Fabrik beraten.
◎Schutzart: IP30
◎Nutzungskategorie: Typ B oder Typ A
O Einbaukategorie
Leistungsschalter und Unterspannungsauslöser mit einer Nennbetriebsspannung von 660 V (690 V) und darunter, Primärwicklungen von Leistungstransformatoren werden für die Einbaukategorie V verwendet; Hilfsstromkreis und Steuerkreiseinbaukategorie ist ll.
O Einbaubedingungen
Der Leistungsschalter sollte gemäß den Anforderungen dieser Anleitung installiert werden. Die vertikale Neigung des Leistungsschalters sollte 5 Grad nicht überschreiten (die Neigung des Minenleistungsschalters sollte 15 Grad nicht überschreiten).
