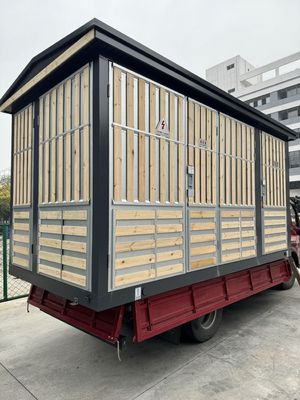

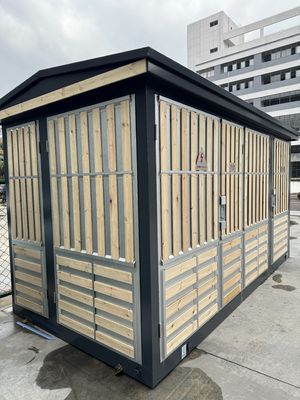

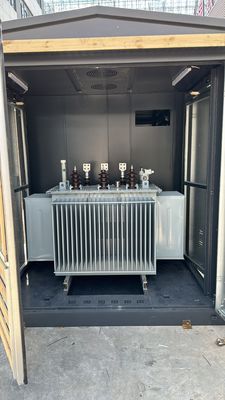

Hoch- und Niederspannungsanlage mit vorinstallierter Unterstation für Stromsesterm

Herkunftsort Wenzhou
Markenname Qiupu
Zertifizierung GB17467
Modellnummer ZBW-12/630A/1250A
Min Bestellmenge Verhandelbar
Preis Negotiable
Lieferzeit 7 Tage
Zahlungsbedingungen L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Höhenstand 1000 m Umgebungstemperatur -25℃~+40℃
Nennstrom 630A/1250A Relative Temperatur Der Tagesdurchschnitt ist nicht mehr als 95%, und der Monatsdurchschnitt ist nicht mehr als 90%
Innen-/Heraustür Außen
Markieren

Vorinstallierte Hochspannungsanlage

,

Vorinstallierte Niederspannungsanlage

,

Vorinstallierte Unterstation

Hinterlass eine Nachricht
Produkt-Beschreibung

Hoch- und Niederspannungsanlage für Stromsesterm



Produktbeschreibung



Dieses Produkt entspricht vollständig der Norm GB17467 "Hochspannungs- und Niederspannungsvorgefertigte Umspannwerke". Es ist für die städtische öffentliche Stromverteilung, die Stromverteilung für Straßenlampen,Industrie- und Bergbauunternehmen, städtische Gebäude, Wohnviertel, Ölfeldterminals, Hotels, Parks und Baustellen usw.



Modell und seine Bedeutung

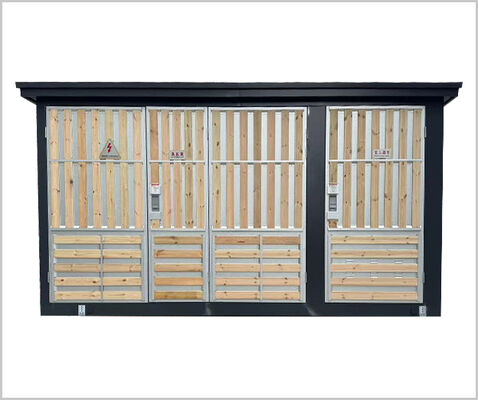

Hoch- und Niederspannungsanlage mit vorinstallierter Unterstation für Stromsesterm 0

1Vorgefertigte Umspannwerke
Strukturelle Merkmale: P-Produkt-Schriftart; M-Auge-Schriftart
3Designseriennummer

4Nennspannung der Hochspannungsseite (kV)
5 Nennspannung der Niederspannungsseite (kV)
6 Nennleistung des Transformators (kVA)



Nutzungsbedingungen

Bei der Bestellung müssen die Benutzer folgende Angaben machen:
• Höhe: W 1000 m;
•Umgebungstemperatur:
•Relative Luftfeuchtigkeit: Der tägliche Durchschnittswert beträgt nicht mehr als 95% und der monatliche Durchschnittswert 90%;
• Antivibrationsniveau: horizontale Beschleunigung 0,4 m/s2, vertikale Beschleunigung 0,15 m/s2;
• Die Anlage hat keine schweren Auswirkungen, keine schwerwiegende Verschmutzung und chemische Korrosion, keinen leitfähigen Staub und keine Explosionsgefahr.Bitte konsultieren Sie unsere Firma, um zu lösen..



Technische Parameter





Name Einheit Elektrische Hochspannungsgeräte Transformator Niederspannungsgeräte I
Nennspannung KV 6/10 6/0.4 10/0. Das ist nicht wahr.4 0.4
Nennkapazität KVA   50 bis 1600
Nennstrom Eine 200, 400, 630   100 bis 3200
Nennstrom für Kurzschlussbrüche Eine Lastschalter 400 bis 630   15 bis 63 kA
kA Kombinationsschalter hängen von der Sicherung ab
Nennkurzzeit-Widerstandsstrom kA 16, 20 ((4s)   15 (l)
  30 (l)
Nennspitzenstrom widerstehen kA 31.5, 50   30
  63
Leistungsfrequenz Spannung widerstehen ((min) KV Relativ und abwechselnd32/42 25/35 ((Öl-Eintauchen) W 0.3,2
Isolationsbruch 36/48 20/28 ((Trocknen) > 03,2.5
Blitzspannung (Peak-Wert) KV Relativ und abwechselnd60/75 60/75
Isolationsbruch 70/85
Schutzniveau des Schranks     IP32
Geräuschpegel db   55
Durchführungsstandard   Gewichtung und Verbrennungsrate
  DL/T537 <6-35kVBox-Umspannwerke, die technische Bedingungen festlegen>



Anmerkung: Die Nummern 5 und 6 sind nicht erforderlich, wenn die Transformatorleistung weniger als 200 kVA beträgt.



Zeichnung der Installationsdimensionen



Hoch- und Niederspannungsanlage mit vorinstallierter Unterstation für Stromsesterm 1Hoch- und Niederspannungsanlage mit vorinstallierter Unterstation für Stromsesterm 2



1- Das Dach.
2Blinde.
3. Außenmessschachtel
4- Ein Heberring.
5. Starres Fahrwerk mit Schlitz

6Tür.
7. Streifenziegel, Wandoberfläche aus Imitationsziegeln
8. Betonfundament
9- Die Fundamentlüftung des Grabes.



Ich muss es wissen, wenn ich bestelle.



Benutzer müssen folgende Informationen angeben, wenn sie eine Bestellung aufgeben
•Anforderungen an Modell, Kapazität, Menge, Farbe und Größe, Gehäusematerial;
• Transformatormodell, Leistung, Anschlussgruppe, Anschlussbereich und Impedanzanforderungen;
• Schema der primären Verkabelung an der Hochspannungsseite, Bauteilmodelle, Spezifikationen und Anforderungen;
•Transformatoröl (25°, 45°, Öl mit hohem Zündpunkt);
• Anforderungen an die Netzkonfiguration eines intelligenten Netzes für das Strommanagement oder des Netzes für das Eigentumsmanagement für Boxunterstationen; • Anforderungen an die Nutzungsumgebung.
