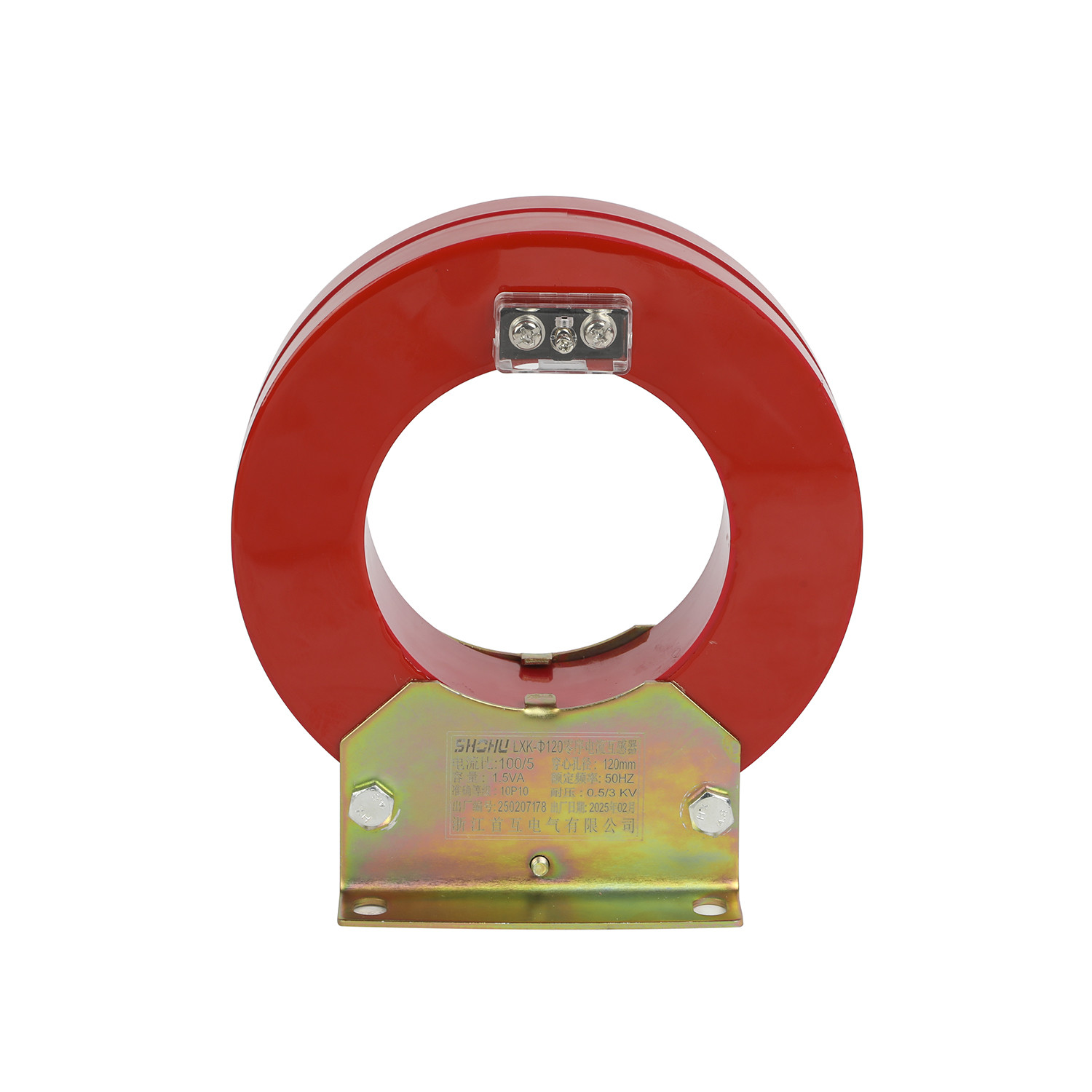

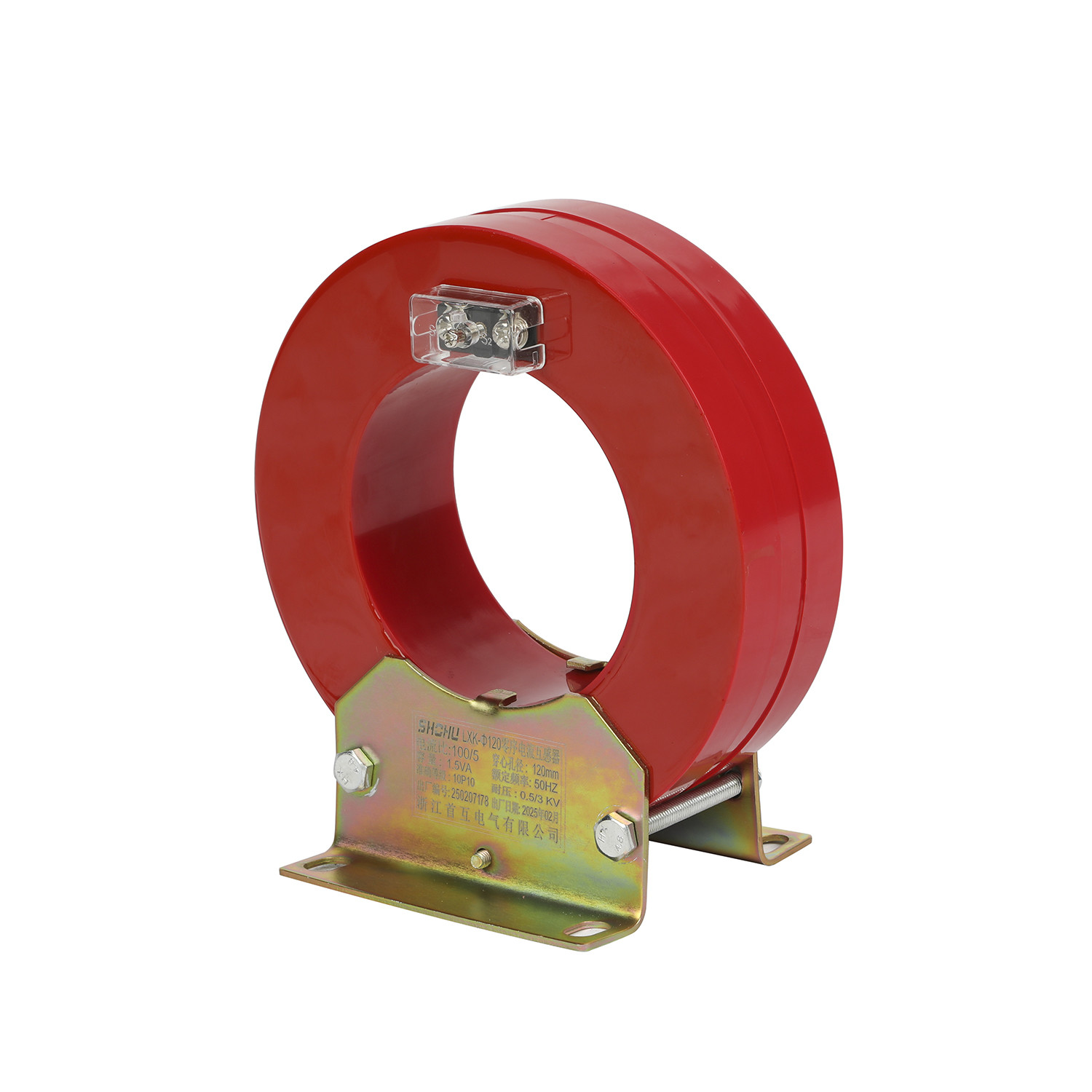

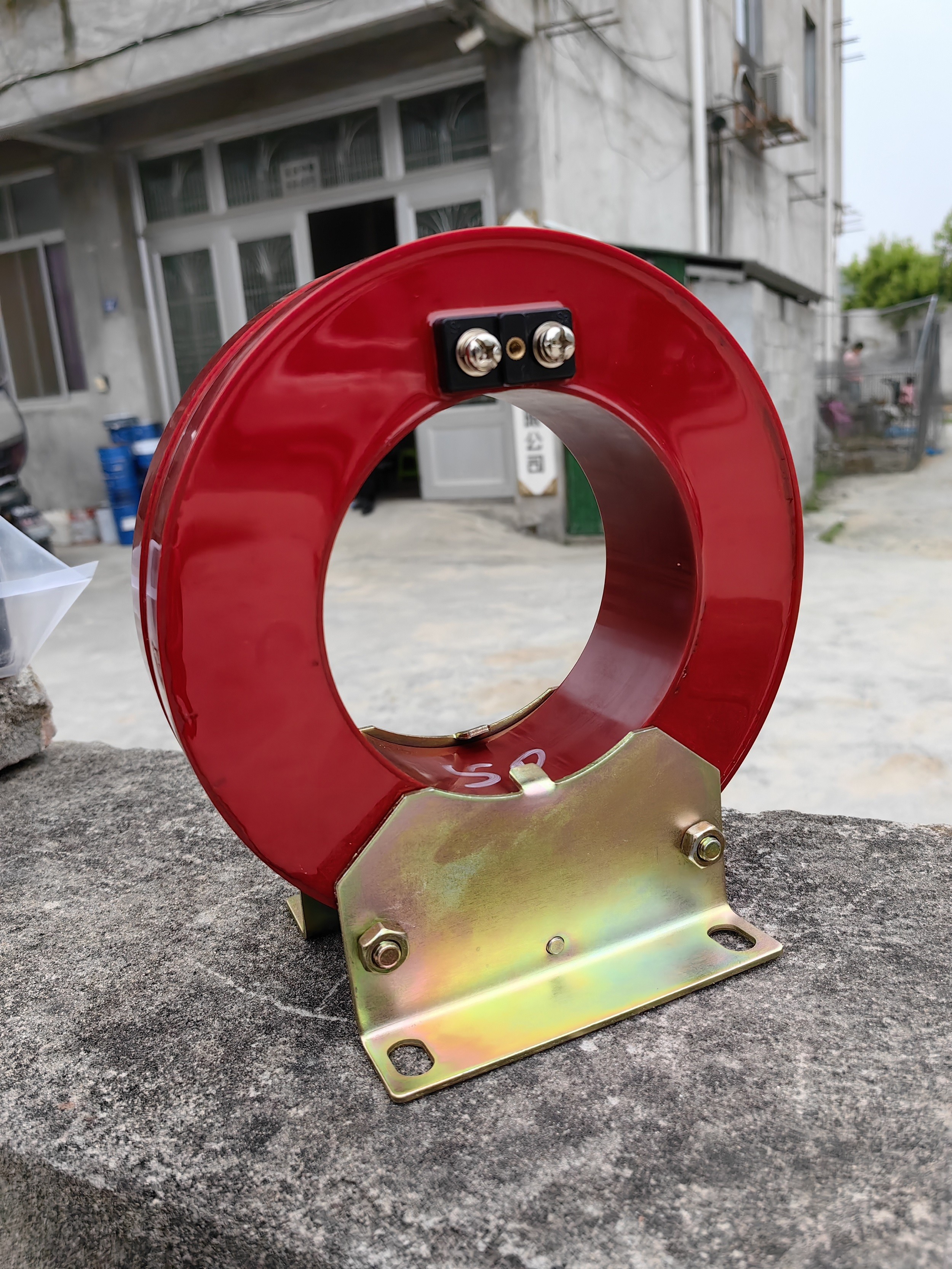

11kv Indoor Gießharz-Null-Sequenz-Stromtransformator

LJZ Nullstrom-Gießharz-Hochspannungsstromwandler

                                      Nullstromwandler
              Das Grundprinzip des Nullstromschutzes basiert auf dem Kirchhoffschen Stromgesetz: Die algebraische Summe der komplexen Ströme, die in einen beliebigen Knoten des Stromkreises fließen, ist gleich Null. Die Vektorsumme jedes Phasenstroms ist unter normalen Bedingungen des Stromkreises und der elektrischen Ausrüstung gleich Null. Daher hat die Sekundärwicklung des Nullstromwandlers keine Signalausgabe und das Stellglied bewegt sich nicht. Wenn ein Erdschluss auftritt, ist die Vektorsumme des Phasenstroms nicht Null. Der Fehlerstrom verursacht den magnetischen Fluss im Ringkern des Nullstromwandlers. Wirkung: Wenn  ein Leck im Stromkreis auftritt, schützt die Aktion, unterbricht die Stromversorgung. Verwendung: Ein Stromwandler kann an jeder der drei Phasenleitungen installiert werden, oder drei Phasenleitungen können gemeinsam durch den Nullstromwandler geführt werden. Ein Nullstromwandler kann auch an der Neutralleitung N installiert werden, um die Vektorsumme von drei Phasen zu erfassen. Der Nullstromwandler ist mit einem ABS-Kunststoffgehäuse und einer vollständigen Harzvergussung versiegelt, die Korrosion während des Langzeitgebrauchs des Wandlers wirksam vermeidet. Gute Isolierung, schönes Aussehen. Hohe Empfindlichkeit, gute Linearität, zuverlässiger Betrieb, einfache Installation und so weiter. Das Gebrauchsmuster ist dem allgemeinen Nullstromwandler überlegen und hat ein breites Anwendungsspektrum.
