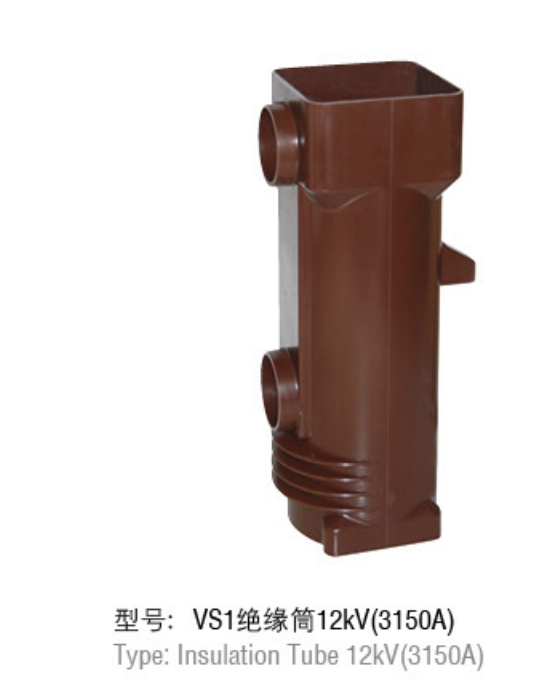

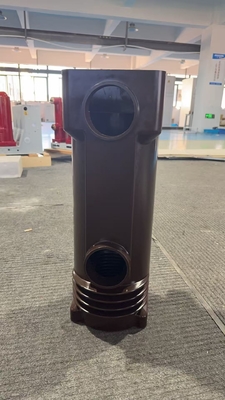

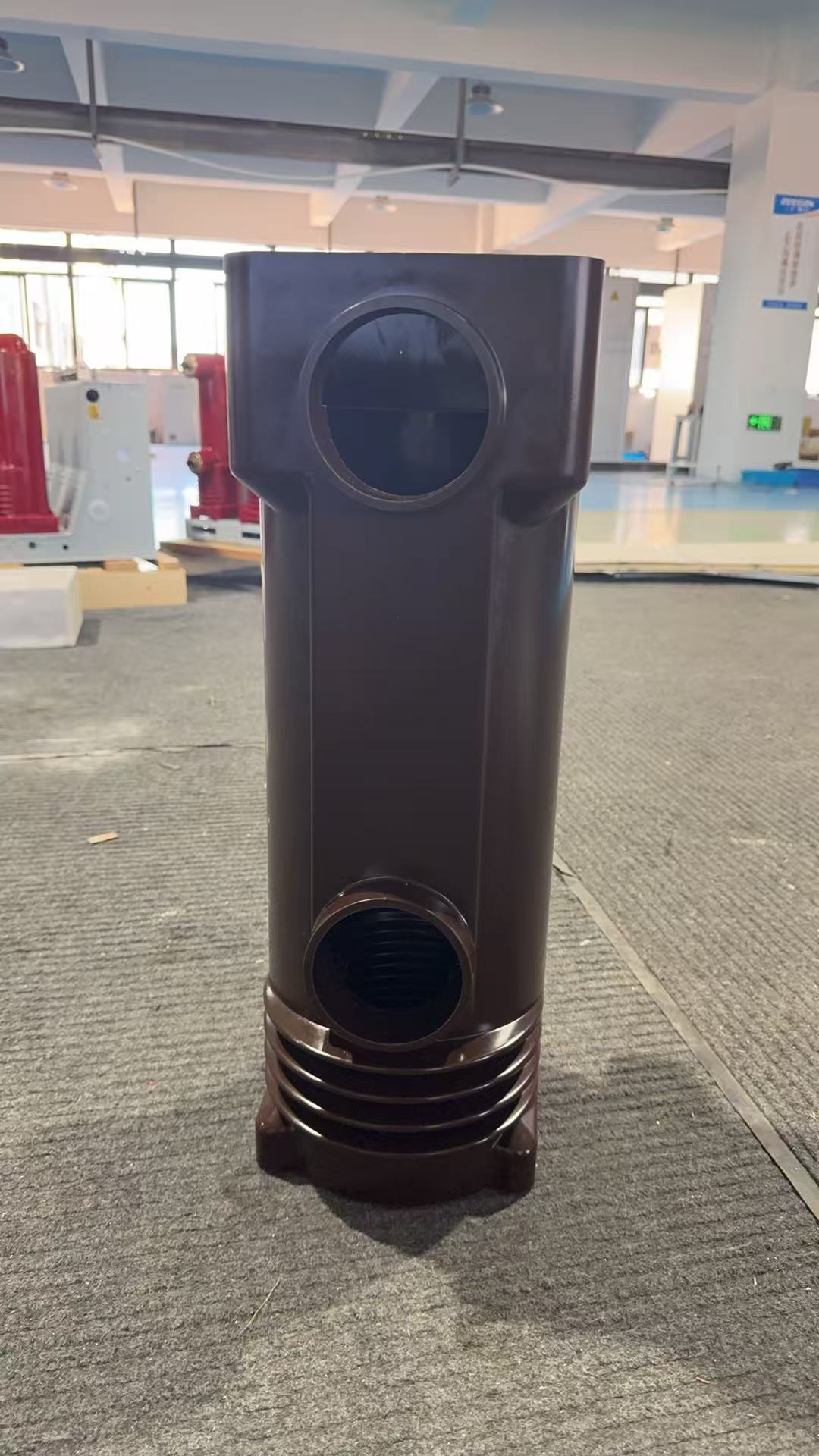

11 kV-Epoxidharzisolator mit 3150A-Vakuum-Schaltkreisbrecher

11-kV-Epoxidharzisolator mit 3150-A-Vakuum-Leistungsschalter

Halten Sie den Kern ohne mechanische Verriegelung an der Ober- und Untergrenze. Bei einem Aktionssignal erzeugt der Strom in der Schließ- oder Trennspule ein magnetisches Potential.

Das von der Spule erzeugte Magnetfeld und das vom Permanentmagneten erzeugte Magnetfeld werden durch das Magnetfeld überlagert und synthetisiert. Der Magnetkern wird zusammen mit der darauf befestigten Antriebsstange durch die synthetische Magnetkraft betätigt und der Schalterkörper wird mit der vorgegebenen Geschwindigkeit ein- und ausgeschaltet. Dieser Mechanismus wird als bistabile Zwei-Bit-Struktur bezeichnet, da der bewegliche Eisenkern an den beiden Enden der Reise ohne Energieverbrauch aufrechterhalten werden kann. Beim herkömmlichen elektromagnetischen Mechanismus wird der bewegliche Kern an einem Ende der Bewegung durch die Wirkung einer Feder gehalten, während er am anderen Ende der Bewegung durch eine mechanische Verriegelung oder elektromagnetische Energie geschützt wird. Aus dem oben Gesagten ist der Permanentmagnet-Aktuator eine spezielle Kombination aus Elektromagnet und Permanentmagnet, um den herkömmlichen Leistungsschalter-Betätigungsmechanismus aller Funktionen zu erreichen: Permanentmagnet statt herkömmlicher.

Leistungsschalter VS1-12/M (mit Permanentmagnetantrieb) mit Vakuum-Lichtbogenlöschkammer, Vakuum als Lichtbogenlösch- und Isoliermedium, Lichtbogenlöschkammer mit sehr hoher Genauigkeit
VS1-12 VS1-12 Vakuum-Leistungsschalter, Hohlräume, wenn der Kontakt und die statischen Kontakte unter der Wirkung des Betätigungsmechanismus elektrisch getrennt werden, wird ein Vakuumlichtbogen zwischen den Kontakten erzeugt, und aufgrund der speziellen Struktur des Kontakts wird im Kontaktspalt ein entsprechendes Längsmagnetfeld erzeugt, das dazu führt, dass der Vakuumlichtbogen diffundierbar bleibt und sich gleichmäßig über die Kontaktfläche ausbreitet, wodurch eine niedrige Lichtbogenspannung aufrechterhalten wird, wenn der Strom natürlich ist. Der Restionen-, Elektronen- und Metalldampf kann kombiniert oder zusammengebaut werden Die Kontaktfläche und die Abschirmung werden innerhalb einer Größenordnung einer Mikrosekunde zerstört und die dielektrische Isolierung der Unterbrecherunterbrechung wird schnell wiederhergestellt, was dazu führt, dass der Lichtbogen erlischt und bricht. Da der Vakuumschalter ein Magnetfeld zur Steuerung des Vakuumlichtbogens verwendet, verfügt er über eine starke und stabile Fähigkeit, den Strom zu unterbrechen.
