36kv gepanzerter, abnehmbarer AC-Metallschalter mit Schaltkreisbrecher
Produktdetails
| Produktname | MV-Festschalter | Nennspannung | 36kV |
|---|---|---|---|
| Ratenfrequenz | 50Hz | Bewerteter Hauptsammelschienestrom | 630, 1250, 1600, 2000, 2500, 3150A, 4000A |
| Kurzzeitiger Widerstandsstrom (4S) | 20,25,31.5, 40 KV | Stossstrom (Spitze.) | 50,63,80,100 KV |
| Bewerteter Kurzschluss lassen heraus gegenwärtiges fallen | 20,25,31.5, 40 KV | Bewerteter Kurzschluss offen und Schnitt (Spitze) | 50,63,80,100 KV |
Produkt-Beschreibung

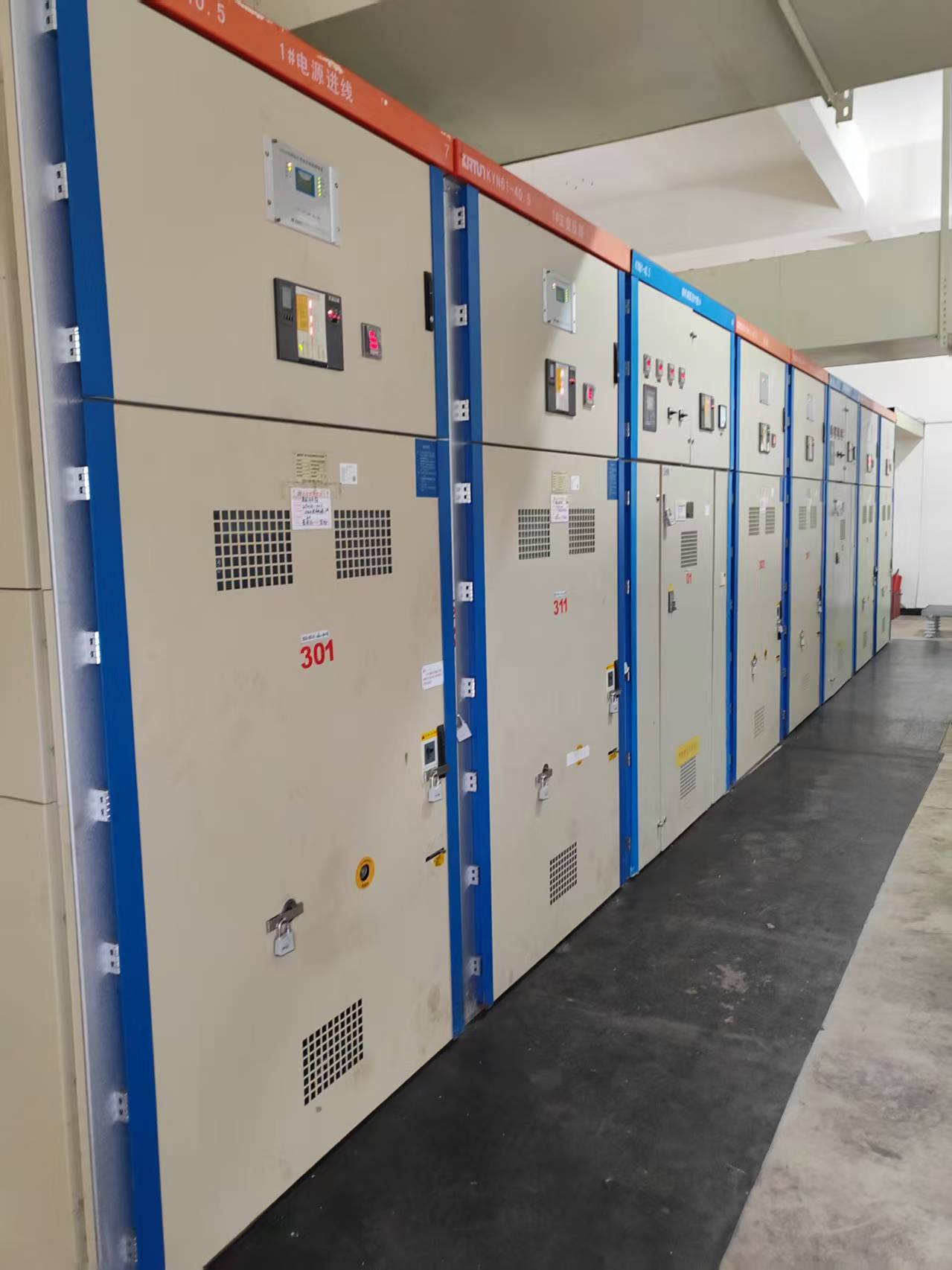

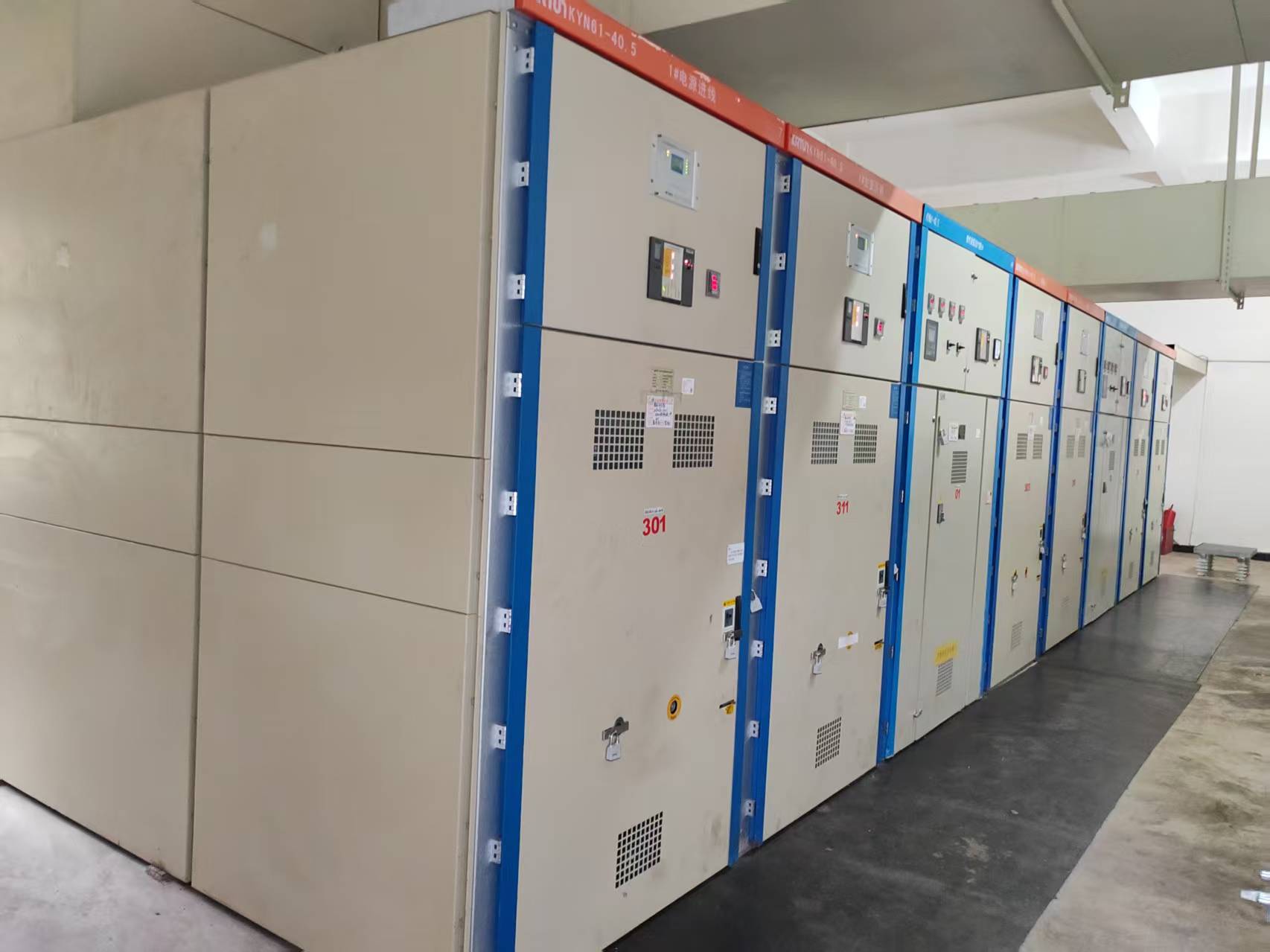

36kV Panzer-Ausfahrbare AC-Metallgekapselte Innenraum-Schaltanlage mit Leistungsschalter
MV-Festschaltanlage Allgemeine Einführung:
Die XGN66-12-Kasten-Festmetallgekapselte Schaltanlage ist unser Werk, um eine neue Generation von kompletten Sätzen von Hochspannungs-Elektroprodukten zu entwerfen, zu erforschen und zu entwickeln. Die Schaltanlage eignet sich für 3,6-12 kV dreiphasige AC 50 Hz Einzelbusabschnitte der Innenraumgeräte. Als Empfang und Verteilung von elektrischer Energie verwenden und verfügt über die Fähigkeiten zur Stromkreissteuerung, zum Schutz und zur Erkennung.
Die Produkte absorbieren fortschrittliche ausländische Technologie, angesichts der bestehenden Schaltanlage im Betrieb von ähnlichen hohen Unfallraten und dem großen Volumen solcher Probleme. Entworfen und entwickelt von. Es ist klein, nur der gemeinsame Schaltschrank, der Leistungsschalter mit hoher Zuverlässigkeit, guter Leistung, fünf Anti-Interlock, zuverlässig und einfach.
MV-Festschaltanlage Umweltbedingungen:
1). Verwenden Sie die maximale Temperatur nicht über 40 Grad, die minimale nicht über -25 Grad
2). relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95%, der Monatsdurchschnitt nicht mehr als 90% der Höhe nicht mehr als 1000m (über die Zeit kann der Hersteller konsultiert werden)
3). keine Feuer-, Explosions-, starke Verschmutzungs-, chemische Korrosions- und schwere Stoßstellen.
MV-Festschaltanlage Technische Parameter:
| Artikel | Einheit | Parameter | ||
| Nennspannung | kV | 12 | ||
| Nennfrequenz | Hz | 50 | ||
| Nennstrom der Hauptsammelschiene | A | 630,1250,1600,2000,2500,3150 | ||
| Nennstrom der Abzweigsammelschiene | A | 630,1250,1600,2000,2500,3150 | ||
| Kurzzeit-Stehstrom (4S) | kV | 20,25,31.5,40 | ||
| Spitzen-Stehstrom (Spitze) | kV | 50,63,80,100 | ||
| Nenn-Kurzschluss-Ausschaltstrom | kV | 20,25,31.5,40 | ||
| Nenn-Kurzschluss-Öffnen und -Schneiden (Spitze) | kV | 50,63,80,100 | ||
| Nennisolationspegel | 1min Netzfrequenz Stehspannung |
ph-ph,ph-Erde | kV | 25,30,42 |
| Leistungsschalter-Spalt | kV | 27,34,48 | ||
| Nenn-Blitzstoß-Stehspannung (Spitze) | ph-ph,ph-Erde | kV | 40,60,75 | |
| Leistungsschalter-Spalt | kV |
46,70,85 |
||
Schaltanlagenstruktur:

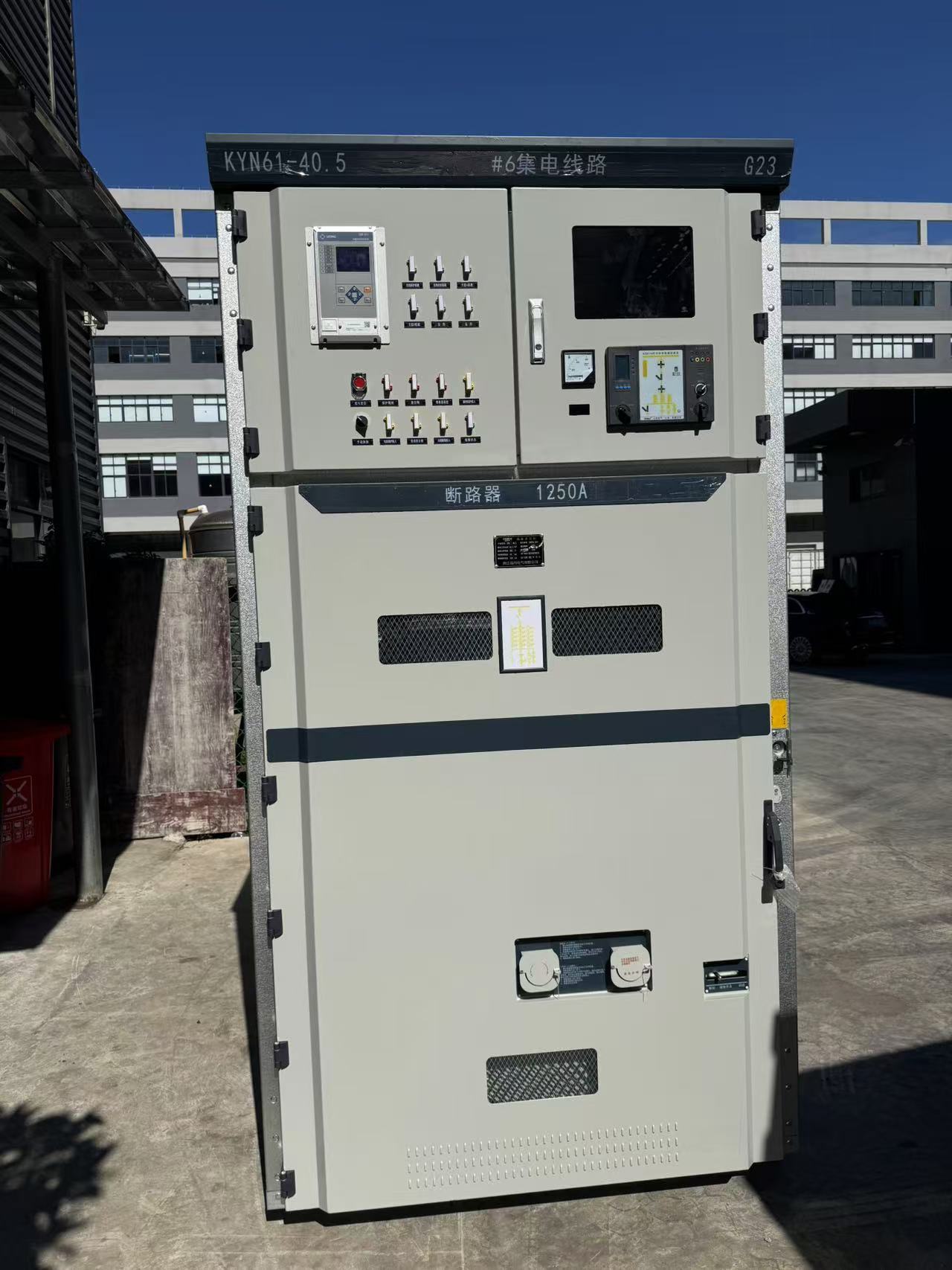

1. Die Schaltanlage besteht aus einem Schrank und ausfahrbaren Teilen (sogenannter Trolley). Der Schrank ist durch Metallbleche in mehrere Funktionsfächer unterteilt, darunter Sammelschienenfach, Leistungsschalterfach, Kabelfach und Niederspannung.
2. Die ausfahrbaren Teile der Schaltanlage können mit einem VCB-Trolley, einem Spannungswandler-Trolley, einem Blitzableiter-Trolley und einem Sicherungs-Trolley ausgestattet werden.
3. Druckentlastungsvorrichtungen sind über dem Trolleyfach, dem Sammelschienenfach und dem Kabelfach installiert. Ein spezieller Dichtungsring an der Tür dichtet die Schalttafel ab.
4. Im Falle von Fehlern innerhalb der Fächer, die zu einem Lichtbogen führen, steigt der Druck innerhalb der Schaltanlage an und die oben angebrachte Druckentlastung öffnet sich automatisch, um Druck und Hochtemperaturgas abzulassen. Auf diese Weise kann die Sicherheit des Betriebspersonals und der Schaltanlage gewährleistet werden.
