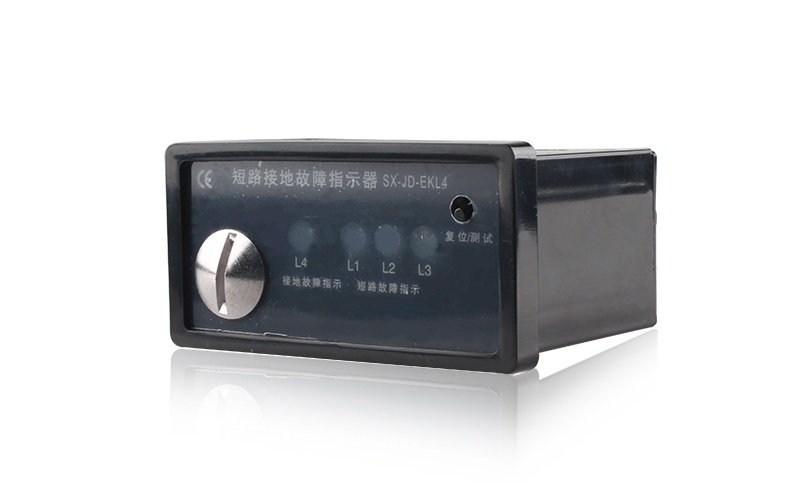

ELK4 LED-Fehlindicator im Schaltschrank

ELK4 LED-Fehleranzeige im Schaltschrank

(1). Die Funktion des Hochspannungsschaltfeldes zur Verhinderung von Streuströmen im elektrischen Spalt verriegelt die Tür des Schaltschrankes mit dem Erdungsschalter. Das heißt, sie kann erst geöffnet werden, nachdem der Erdungsschalter geschlossen ist. Der Unfall zeigte, dass die Fünf-Verriegelungsgeräte des alten Schaltschranktyps unvollkommen waren.

(2) Das Problem der elektrischen Inspektion in Hochspannungsschaltanlagen ist seit vielen Jahren ein Problem für die sichere Stromerzeugung. Die mechanischen und verriegelten Geräte der vollständig geschlossenen Fünf-Schaltanlagen können die Anforderungen der Sicherheitsvorschriften nicht erfüllen, wie z. B. zuerst prüfen und dann die Erdungsleitung anschließen. Denn bei der Durchführung von Arbeiten zur Stromabschaltung muss vor dem Erdungsschalter überprüft werden, ob die Anlage spannungsfrei ist.

(3) Hochspannungs-Elektroanzeigegeräte mit Glimmlampen als Anzeigeelemente werden in Verteilern weit verbreitet eingesetzt. Nach langer Betriebszeit wurde ein hoher Verlust der Sichtbarkeit und eine umfangreiche Beschädigung der Glimmblasen festgestellt. Um diesen Mangel zu beheben, wurde am Elektroanzeigegerät ein Glimmlampen-Ein-/Aus-Schalter installiert, der im Normalbetrieb ausgeschaltet war und somit das gesamte Hochspannungs-Elektroanzeigegerät vorübergehend deaktivierte. Diese Maßnahme verliert die Funktion des Hochspannungs-Live-Anzeigegeräts als Überwachung für die Spannungsfreiheit der Leitung.

(4) Das alte Hochspannungs-Elektroanzeigegerät mit obligatorischer elektrischer Verriegelung, das im Prinzip zu einfach ist, besteht aus einer Halbwellengleichrichtung und der direkten Kombination der Signale von den A-, B- und C-Phasen-Sensoren zur Steuerung der Verriegelungsschaltung. Auf diese Weise kann bei einer Anomalie des Systems wie einphasiger Erdschluss oder Phasenausfall die Drift der Verriegelungssteuerspannung zum Unfall des elektrisch verbundenen Erdungsschalters führen.
