Produktbeschreibung

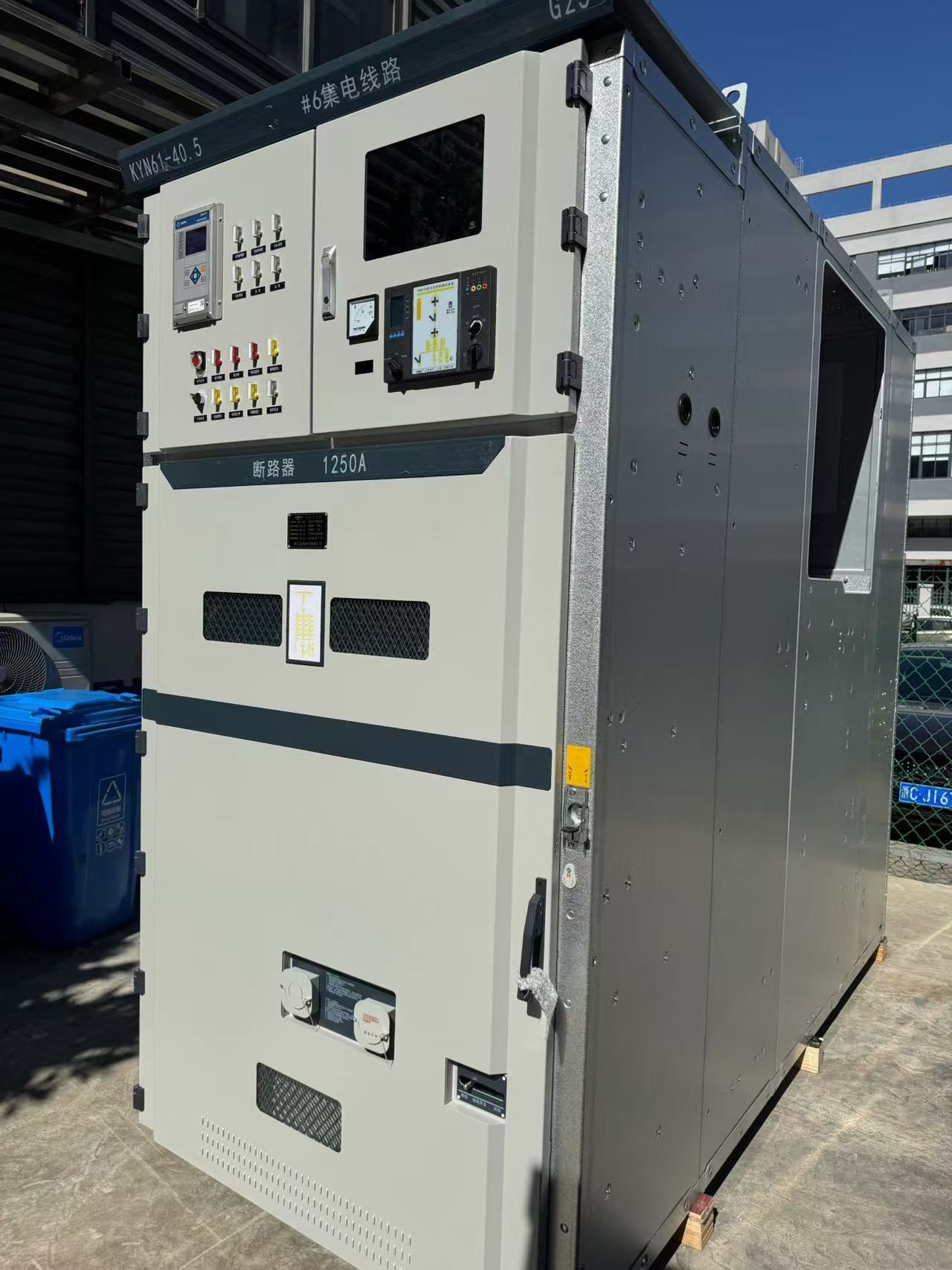

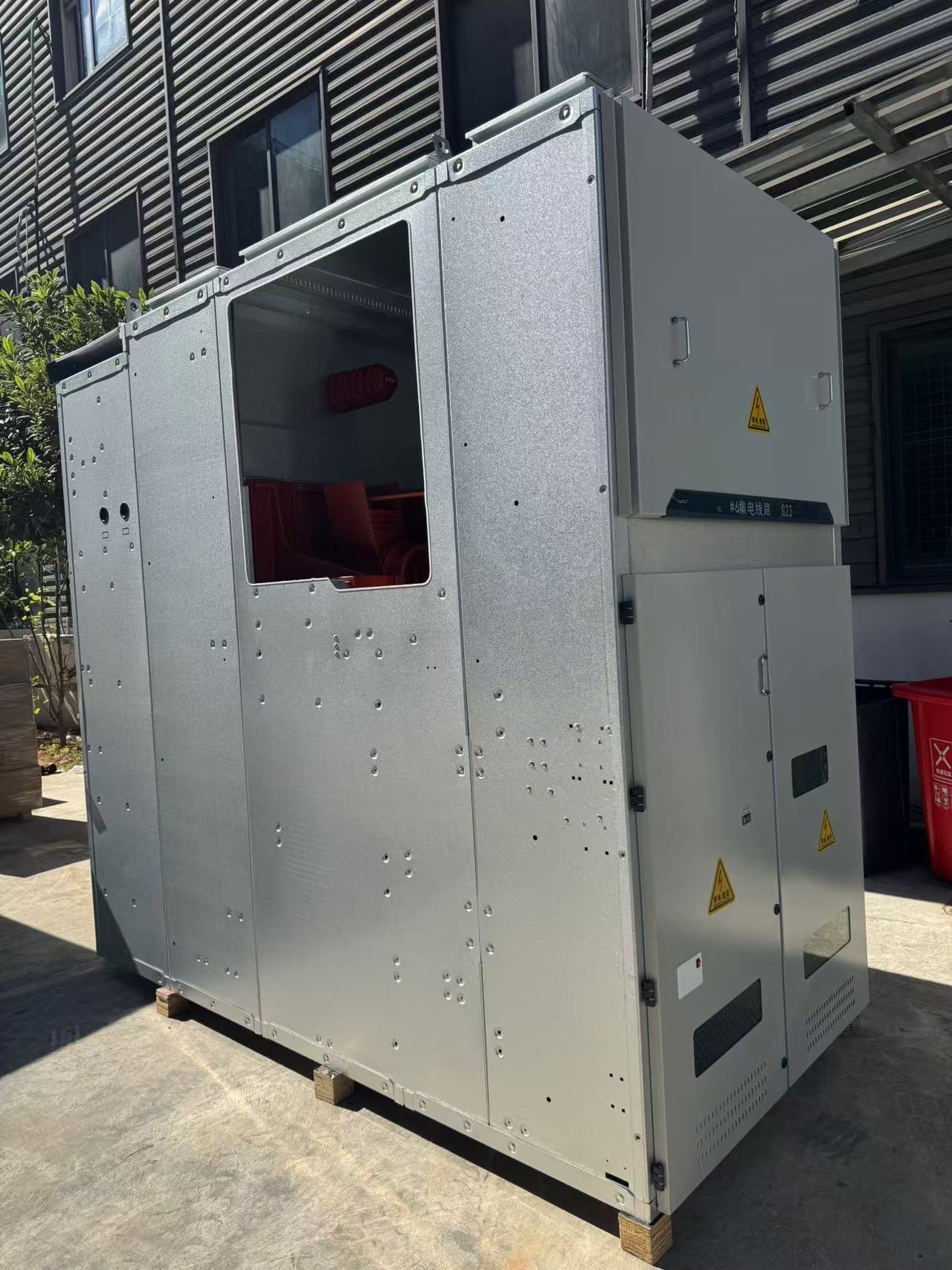

KYN61-40.5 gepanzerte abnehmbare Wechselstrom-Metallschaltanlage (nachstehend "Schaltanlage" genannt) dreiphasige Wechselstrom 50 Hz, Nennspannung 40,5 kV, vollständige Stromverteilvorrichtung für Innenräume.Unterstationen, und Industrie- und Bergbauunternehmen, um elektrische Energie zu empfangen und zu verteilen, kann sie Schaltkreise steuern, schützen und überwachen und kann auch an Orten mit häufigem Betrieb verwendet werden.
Diese Schaltanlage entspricht GB3906-2006 "3~35kV Wechselstrom-Metallschaltanlage",GB/T11022-1999 "Gemeinsame technische Anforderungen an die Norm für Hochspannungsschalter und Steuergeräte" und DL/T 404-2007 "3.6 kV bis 40,5 kV Wechselstrom-Metallschalter und Steuergeräte" und andere Normen.

Modell und seine Bedeutung

1Metallgepanzerte Schaltanlage

2Ausnehmbar

3Innenraum

4Designseriennummer

5Nennspannung (kV)

6Kreisbrechertyp: Z-Vakuum; SF6-Schwefelhexafluorid

7Nennstrom

8Nennstrom bei Kurzschlussbremsen (kA)

Anwendungsbereich

•Umgebungstemperatur: Obergrenze +40°C und der innerhalb von 24 Stunden gemessene Durchschnittswert nicht mehr als 35°C, untere Grenze -10°C;
•Relative Luftfeuchtigkeit: Der tägliche Durchschnittswert beträgt nicht mehr als 95% und der monatliche Durchschnittswert 90%;
•Erdbebenintensität: höchstens 8 Grad;
• Wasserdampfdruck: der durchschnittliche Tageswert beträgt höchstens 2,2 kPa und der monatliche Durchschnittswert höchstens 1,8 kPa;
Umgebung: ein Ort, an dem kein Feuer, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion und starke Vibrationen vorhanden sind.

Technische Parameter

Zeichnung der Installationsdimensionen

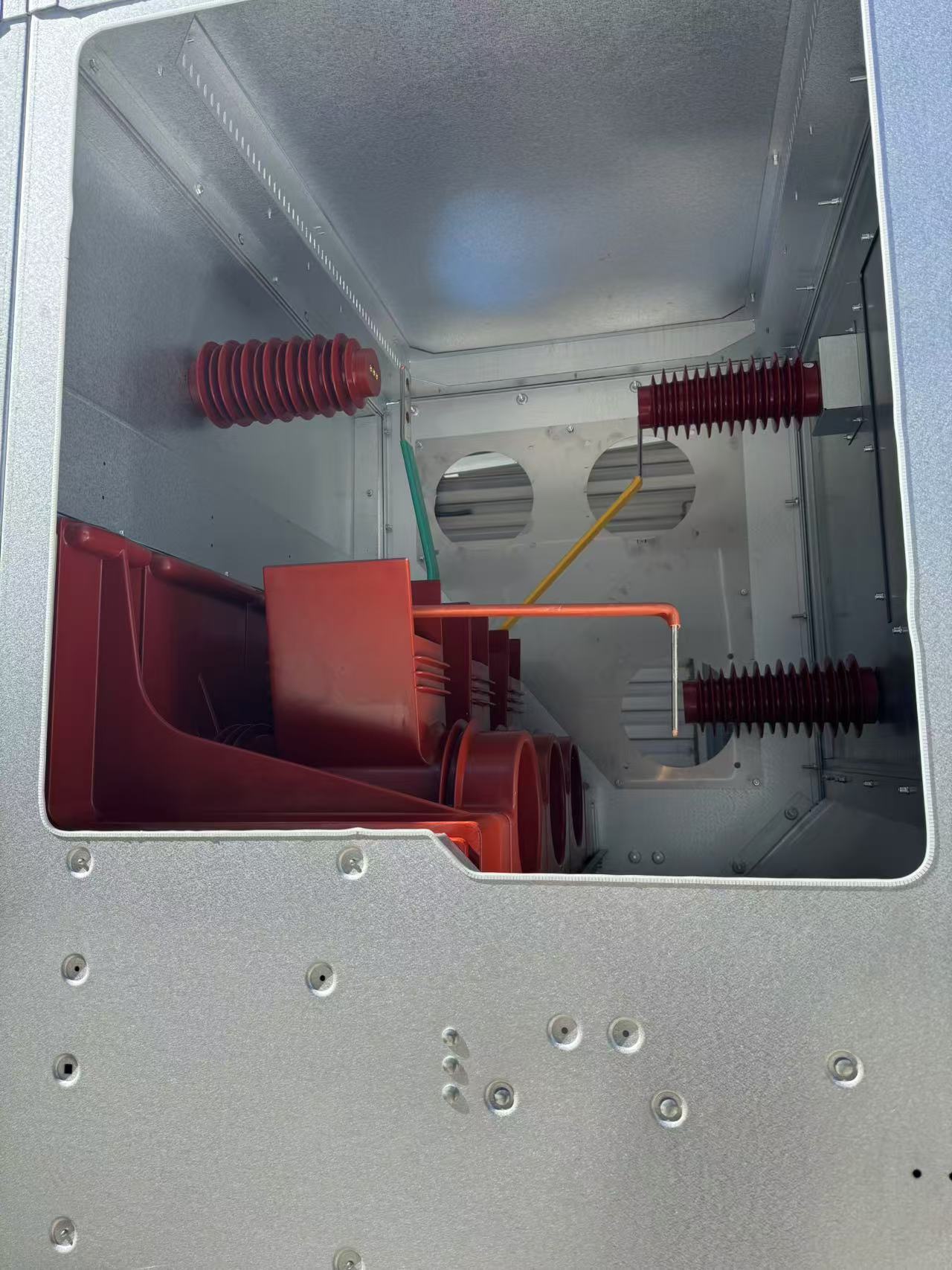

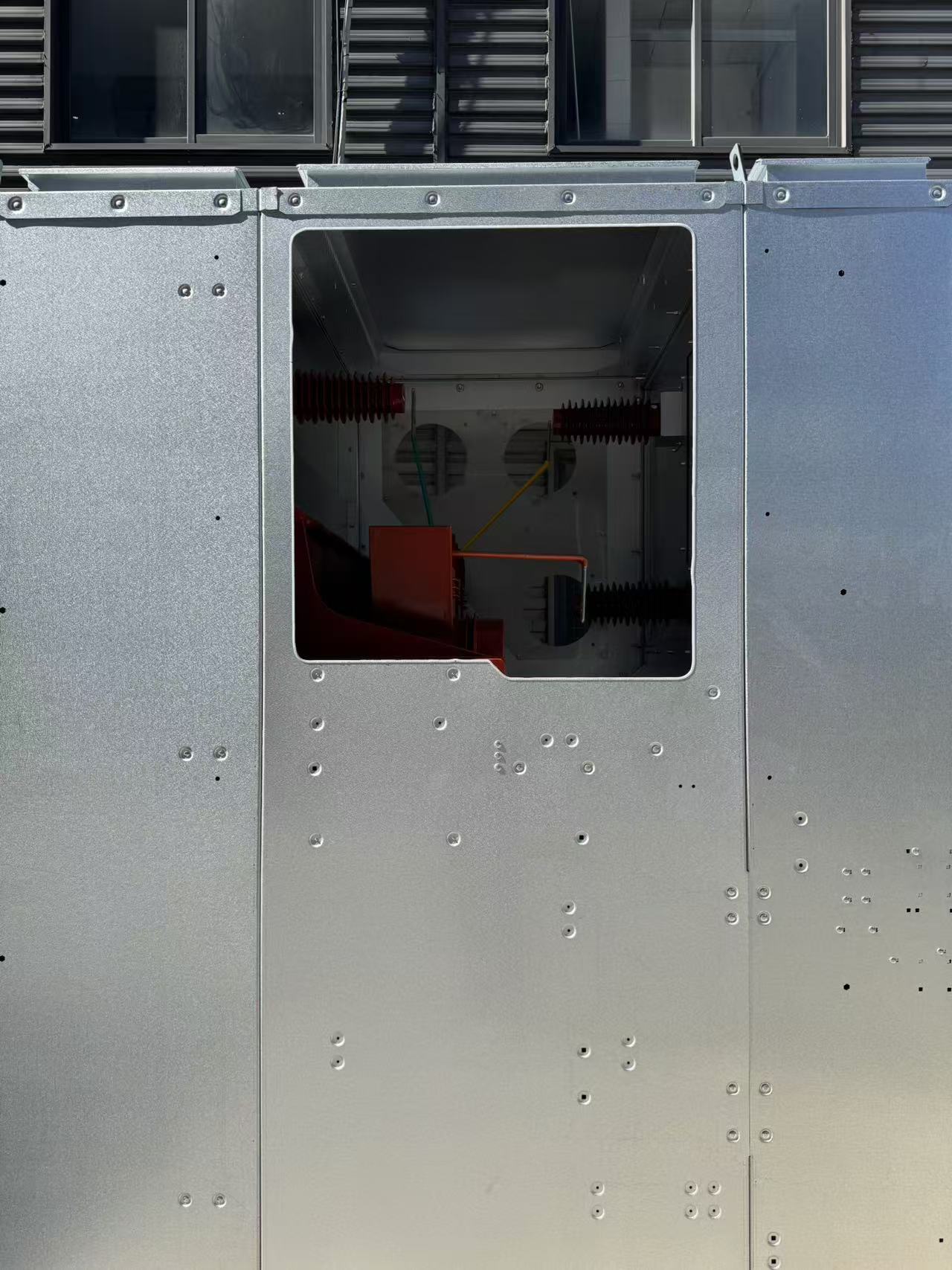

A. Busbarraum
B. Handwagenraum
C. Kabelraum
D. Relais-Instrumentenraum
1- Ein Heberring.
2Der Hauptbus.
3. Abdeckring für kleine Busstangeinheiten
4Tür des Instrumentenraums.
5- Der Bus.
6. Bus-Bushing
7- Hornwurmkopfkasten
8. Analog-Bus-Spule
9. Namensschild
10. Beleuchtung
11Die Tür des Handkarrenraums.
12. Stromtransformator
13, Haarnadelkette
14. Isolator
15. Zinkoxidhalter
16. Isolierende Trennwand
17- Erdungsschalter.
18. Ventilmontage
19. Vakuum-Schaltkreislauf-Handkarre
20Kleines Terminalzimmer für Busse.

Ich muss es wissen, wenn ich bestelle.

Benutzer müssen folgende Informationen angeben, wenn sie eine Bestellung aufgeben
• die Nummer des Hauptkreislaufplans, der Zweck, das Einleitungssystemdiagramm, das Anordnungsschema und das Anordnungsschema des Stromverteilraums usw.;
• Diagramm für die Verkabelung von Hilfsströmen und Anordnung der Endgeräte;
• das Modell, die Spezifikation und die Menge der elektrischen Komponenten in der Schaltanlage;
• Anforderungen an Steuerungs-, Mess- und Schutzfunktionen von Schaltanlagen sowie Anforderungen an andere Sperr- und automatische Vorrichtungen;
• Wenn zwischen Schaltanlagen oder Einlassschränken eine Busbrückeanschluss erforderlich ist, die Nennstrom-Tragfähigkeit der Busbrücke, die Spannweite der Busbrückedie Höhe vom Boden und andere spezifische Anforderungen müssen angegeben werden.• Bei Bedarf an Zubehör und Ersatzteilen sind die Typen und Mengen anzugeben;
• Die Schaltanlage wird unter besonderen Umgebungsbedingungen verwendet und sollte bei der Bestellung angegeben werden.
