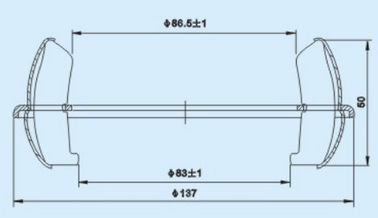

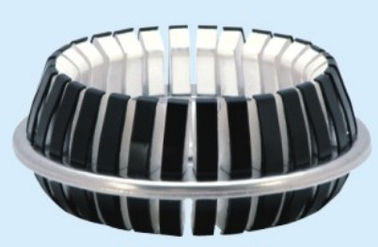

GC4-3150A Kupfer Elektrische Tulpen Kieferkontakt 30 Pins Für Vakuum-Schaltkreisbrecher

GC4-3150A Kupfer Elektrische Tulpen Kieferkontakt 30 Pins Für Vakuum-Schaltkreisbrecher

1. Anforderungen an die Installation
(1) Alle Teile und Bauteile müssen vor der Montage die Prüfung bestehen.
(2) Die Werkzeuge und Werkzeuge für die Montage müssen sauber sein und den Montageanforderungen entsprechen.,und benutzen Sie keine lebenden Schlüssel.
(3) Die Montagenaufforderung muss dem Montageverfahren entsprechen, und die Spezifikationen für die in jedes Bauteil eingebauten Befestigungen müssen den Konstruktionsanforderungen entsprechen.Insbesondere, darf die Schraube, die am Ende des statischen Kontakts in der Lichtbogenlöschkammer befestigt ist, in ihrer Längenspezifikation nicht verwechselt werden.
(4) Der Abstand zwischen den Stäben nach der Montage und der Abstand zwischen den oberen und unteren Qualifikationslinien müssen den Anforderungen der Größe des Musters entsprechen.(5) Nachdem jedes Dreh- und Schiebeteil zusammengebaut ist, muss es sich frei bewegen und den sich bewegenden Reibungsort schmieren.
(6) Nach erfolgreicher Prüfung der Einstellung ist es zu reinigen und zu reinigen.und das Auslaufende sollte auf den Wald gemalt und mit sauberem Papier versiegelt werden.

2.Die Vakuumschalter sind beispielsweise mit ZN39 (siehe Abbildung III) montiert und können in der Regel in drei Teilen, nämlich vorderen, oberen und hinteren, montiert werden.Die Reihenfolge der Vorderinstallation ist: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armDie oberste Montagereihenfolge ist: Spindel und Lagersitz → Ölpuffer → Isolationsputter.
Die Reihenfolge der hinteren Anlage ist: Bedienmechanismus → Trennfeder → Zähler, Schließung, Trennanweisung, Bodenmarkierung.
Anschließend werden die oben genannten drei Teile der Anlage: Vorder- und Oberteil verbunden und der Stift mit dem Dreiecksarm mit der isolierten, verstellbaren Putterverbindung verbunden.Die Rückseite und die Oberseite sind durch die verstellbare Antriebsverbindung des Betätigungsmechanismus mit dem Stift und dem Spindelarm verbunden. Der Montageprozess ist einfach, intuitiv und praktisch. 3. Anpassung der mechanischen Eigenschaften 3.1 Erstanpassung
Die erste Anpassung dient hauptsächlich der Anpassung der Kontaktdistanz und des Kontaktstrecks der zusammengebauten Vakuum-Schaltungen.
Die erste Einstellung sollte manuell mit langsamem Schließvorgang erfolgen, um zu überprüfen, ob die Teile der Anschlüsse korrekt sind.so dass die Kontaktfeder nicht geschlossen und sterben, so dass beim Einbau der verstellbare aktive Kopf des isolierten Putters kurz sein sollte. Nach normaler Handkraftbetrieb kann der Abstand und der Kontaktschlag gemessen und eingestellt werden.

3.Der Schalter kann mit einem dreiphasigen Isolationsschalter ausgestattet sein, der unter dem Trennschalterstand deutlich sichtbar ist,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDer Leistungsschalter darf nur betrieben werden, wenn das Isolationsmesser vollständig geschlossen oder vollständig aufgeteilt ist.
