StephanQiuPu ist eine große Fabrik des elektrischen Stroms. wir stellen Sie sehr viel zufrieden. arbeitet mit Ihnen wieder zusammen!
Vorfabrizierte Nebenstellen-europäische Art-im Freien elektrischer Nebenstellen-Kasten
| Herkunftsort | Wenzhou |
|---|---|
| Markenname | Qiupu |
| Zertifizierung | GB17467 |
| Modellnummer | YB-12/630A/1250A |
| Min Bestellmenge | Verkäuflich |
| Preis | negotiable |
| Lieferzeit | 7 Tage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 5000 |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Höhenstand | 1000 Meter | Umgebungstemperatur | -25℃~+40℃ |
|---|---|---|---|
| Nennstrom | 630A/1250A | Relative Temperatur | Der Tagesdurchschnitt ist nicht mehr als 95%, und der Monatsdurchschnitt ist nicht mehr als 90% |
| Hervorheben | Vorfabrizierte Nebenstelle,Europäische Art-elektrischer Nebenstellen-Kasten,elektrischer Kasten der Nebenstellen-1250A |
||
Produkt-Beschreibung

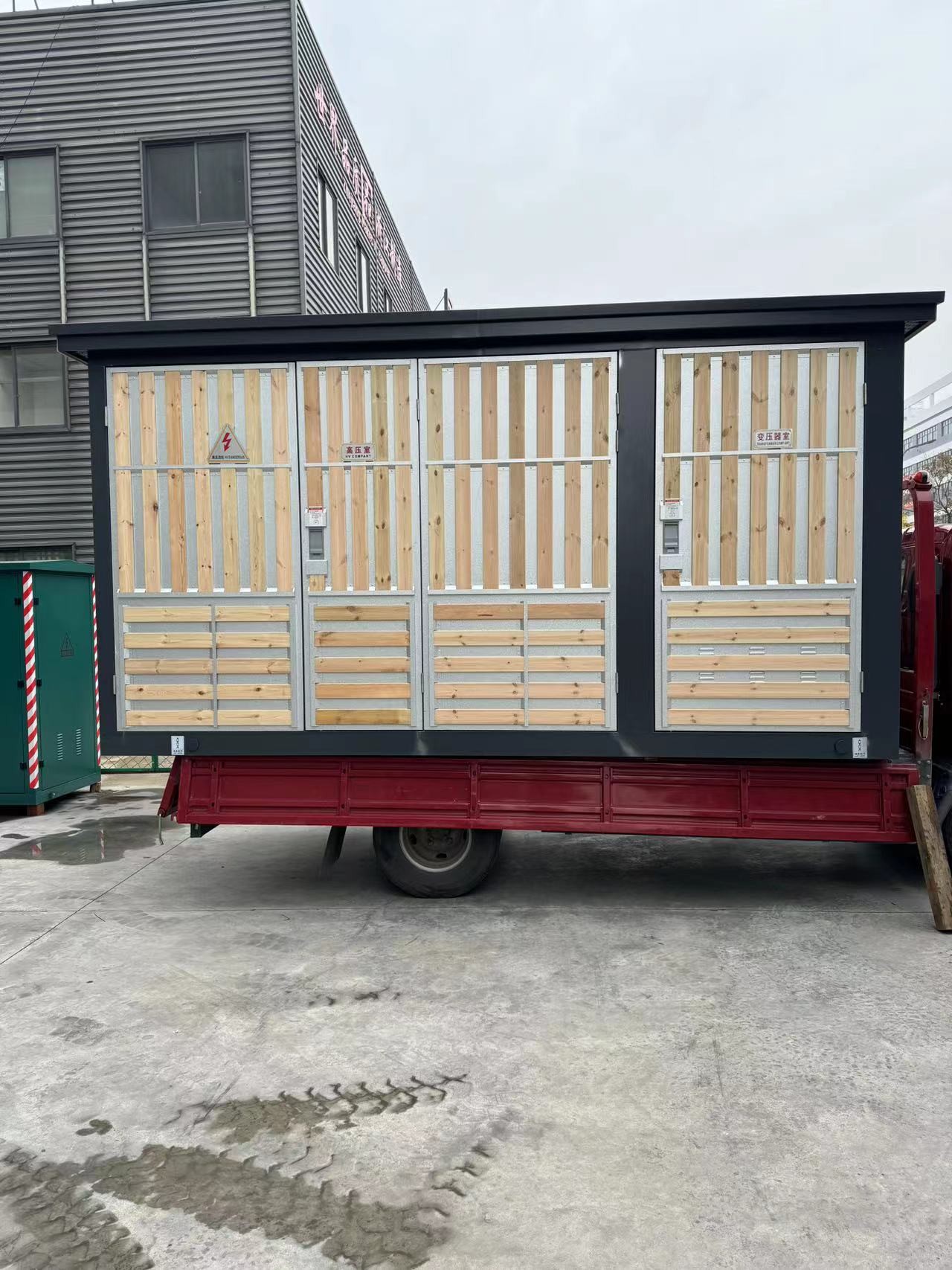

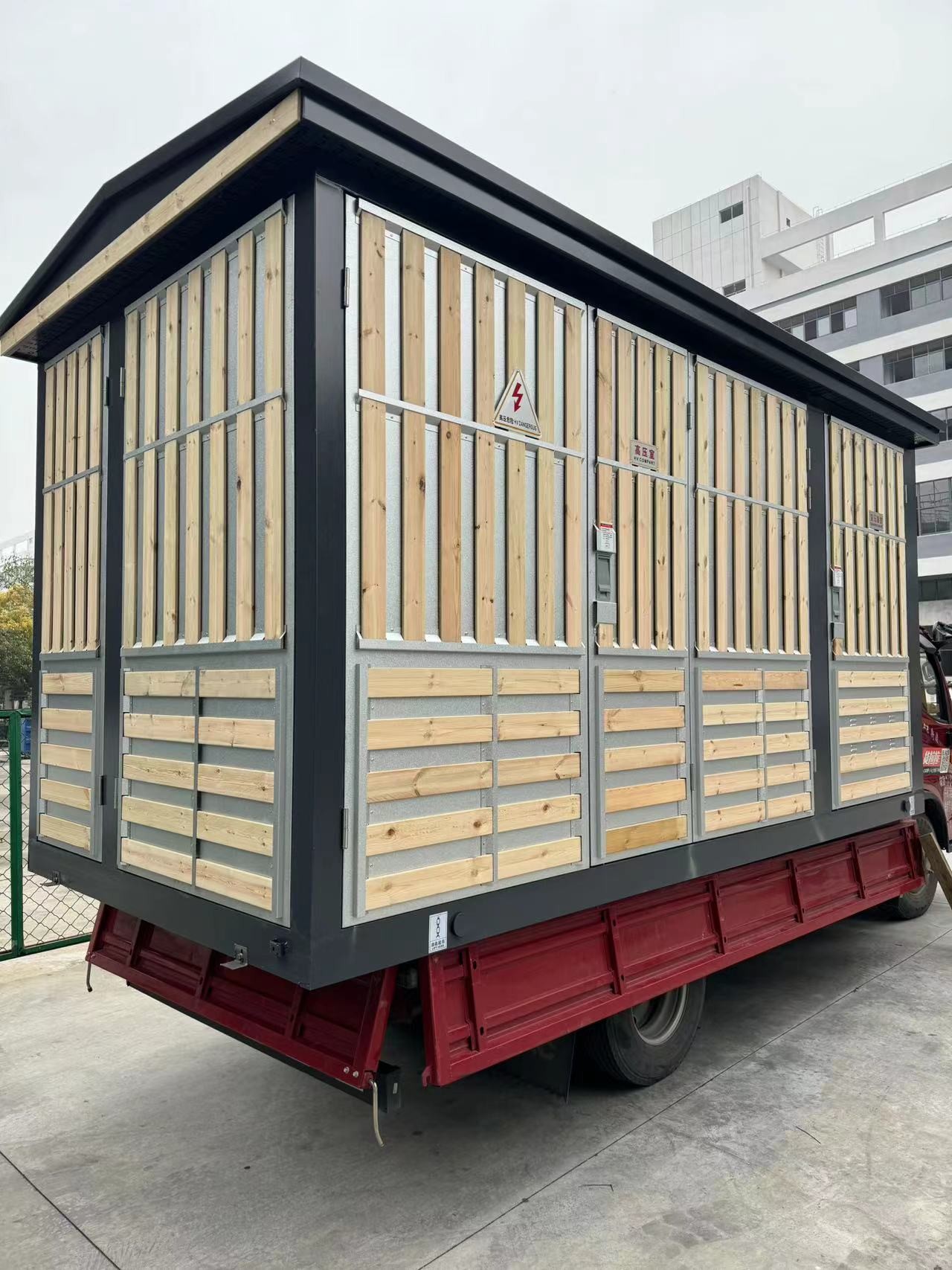

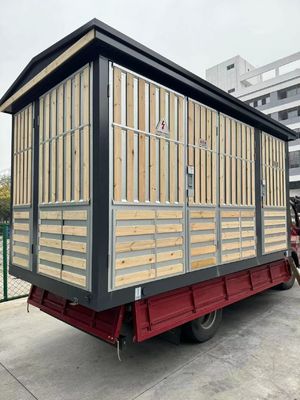

Outdoor-Fertigteil-Umspannstation Elektrische Umspannstation im europäischen Stil
Produktbeschreibung
Dieses Produkt entspricht vollständig der Norm GB17467 "Hoch- und Niederspannungs-Fertigteil-Umspannstation". Es eignet sich für die öffentliche Stromverteilung in Städten, die Stromverteilung für Straßenlaternen, Industrie- und Bergbauunternehmen, Stadtgebäude, Wohnviertel, Ölfeldterminals, Hotels, Parks und Baustellen usw. Es kann Ringnetz- oder Endstromversorgung realisieren.
Modell und seine Bedeutung
①Fertigteil-Umspannstation
②Strukturelle Merkmale: P-Produkt-Schriftart; M-Augen-Schriftart
③Design-Seriennummer
④Nennspannung der Hochspannungsseite (kV)
⑤Nennspannung der Niederspannungsseite (kV)
⑥Nennleistung des Transformators (kVA)
Nutzungsbedingungen
Benutzer müssen bei der Bestellung folgende Informationen angeben:
• Höhe: W 1000m;
•Umgebungstemperatur: ·25. (:~+40. (:
•Relative Luftfeuchtigkeit: Der Tagesdurchschnittswert beträgt nicht mehr als 95 %, und der Monatsdurchschnittswert beträgt nicht mehr als 90 %;
• Vibrationsfestigkeitsgrad: horizontale Beschleunigung 0,4 m/s2, vertikale Beschleunigung 0,15 m/s2;
• Der Installationsort hat keine starken Auswirkungen, keine ernsthafte Verschmutzung und chemische Korrosion sowie keinen leitfähigen Staub oder Explosionsgefahr. Wenn die Anforderungen der normalen Nutzungsbedingungen nicht erfüllt sind, wenden Sie sich bitte an unser Unternehmen, um eine Lösung zu finden.
Technische Parameter
| Name | Einheit | Hochspannungs-Elektrogeräte | Transformator | Niederspannungs-Elektrogeräte I |
| Nennspannung | kV | 6/10 | 6/0,4 10/0,4 | 0,4 |
| Nennleistung | kVA | 50-1600 | ||
| Nennstrom | A | 200, 400, 630 | 100-3200 | |
| Nennkurzschlussausschaltstrom | A | Lastschalter 400-630 | 15~63kA | |
| kA | Kombinationsschalter hängt von der Sicherung ab | |||
| Nennkurzzeit-Stehstrom | kA | 16, 20(4s) | 15(ls) | |
| 30(ls) | ||||
| Nenn-Stoßstrom | kA | 31,5, 50 | 30 | |
| 63 | ||||
| Netzfrequenz-Stehspannung (Imin) | kV | Relativ und abwechselnd32/42 | 25/35(Öleintauchung) | W 0,3,2 |
| Isolationsbruch 36/48 | 20/28(Trocken) | >0,3,2,5 | ||
| Blitzstoßspannungsfestigkeit (Spitzenwert) | kV | Relativ und abwechselnd60/75 | 60/75 | |
| Isolationsbruch 70/85 | ||||
| Schrank-Schutzart | IP32 | |||
| Geräuschpegel | db | 55 | ||
| Ausführungsstandard | GB/T 17467 |
|||
| DL/T537<6-35kVBox-type substation ordering technical conditions> |
Hinweis: Die Punkte 5 und 6 sind nicht erforderlich, wenn die Transformatorleistung weniger als 200 kVA beträgt.
Installationsmaßzeichnung
1. Dach
2. Jalousien
3. Externe Messbox
4. Hebering
5. Schlitz-Steifrahmen
6. Tür
7. Streifenstein, Imitation Ziegelwand Oberfläche
8. Betonfundament
9. Grabfundament-Entlüftung
Was bei der Bestellung zu beachten ist
Benutzer müssen bei der Bestellung folgende Informationen angeben
•Modell, Leistung, Menge, Farbe und Größenanforderungen, Gehäusematerial;
• Transformator-Modell, Leistung, Anschlussgruppe, Anzapfbereich und Impedanzanforderungen;
• Primärverdrahtungsschema der Hochspannungsseite, Komponentenmodelle, Spezifikationen und Anforderungen;
• Transformatoröl (25#, 45#, Öl mit hohem Flammpunkt);
• Anforderungen an die Netzwerkkonfiguration des intelligenten Energiemanagements oder des Netzwerkmanagements für boxförmige Umspannwerke; • Anforderungen an die Nutzungsumgebung.
