Warmverkauf IP2X XGN2-12 Wechselstrom-Box-Festmetallschaltanlage

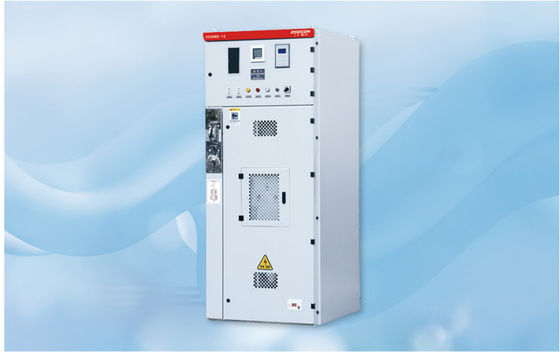

XGN2-12 AC Kasten-Schaltanlage aus Metall

Produktbeschreibung

Die XGN2-12 Kasten-Schaltanlage aus Metall (kurz Schaltanlage) wird in 3,6, 7,2, 12KV Dreiphasen-AC 50Hz Systemen zur Aufnahme und Verteilung von elektrischer Energie eingesetzt. Sie ist für häufigen Betrieb geeignet. Ihr Sammelschienen-System ist eine Einfach-Sammelschiene. (Einfach-Sammelschiene mit Bypass und Doppel-Sammelschienen-Struktur können abgeleitet werden). Diese Schaltanlage erfüllt die Anforderungen des nationalen Standards GB3906-91 "3~35KV AC Metall-Schaltanlage" und des nationalen Standards IEC298 und verfügt über zwei vorgeschlagene "Fünf-Schutz"-Verriegelungsfunktionen.
Der Hauptschalter dieser Schaltanlage verwendet einen Vakuum-Leistungsschalter der Serie ZN28-12, ausgestattet mit einem elektromagnetischen Betätigungsmechanismus der Serie CDI7 oder einem Federbetätigungsmechanismus der Serie CT19, und der Trennschalter verwendet einen Dreh-Trennschalter der Serie GN30-12 oder einen Hochstrom-Trennschalter der Serie GN22-12. Produkt.

Modell und seine Bedeutung

①Kasten-Schaltanlage
②Fest
③Innenaufstellung
④Konstruktionsseriennummer
⑤Nennspannung 12KV
①Innenaufstellung
⑥Art des Leistungsschalters: S-Ölfrei (oder keine Angabe); Z-Vakuum; F-Schwefelhexafluorid
⑦Betriebsform: (T: Federbetätigung D: elektromagnetische Betätigung)
⑧Nenn-Wärmestrom A
⑨Nenn-Wärmestabilitätsstrom KA

Nutzungsbedingungen

• Umgebungstemperatur Obergrenze +40°C; Untergrenze -5°C;
• Die Höhe überschreitet nicht 1000m;
• Der tägliche Durchschnittswert der relativen Luftfeuchtigkeit beträgt nicht mehr als 95%, und der monatliche Durchschnittswert nicht mehr als 90%;
• Die Erdbebenintensität überschreitet nicht 8 Grad;
• Es besteht keine Brand-, Explosionsgefahr, keine starke Verschmutzung, keine chemische Korrosion und keine starke Vibration.
• Wenn die oben genannten Umgebungsbedingungen überschritten werden, sollte der Benutzer den Hersteller konsultieren.

Technische Parameter

Einbauzeichnung

Muss bei Bestellung bekannt sein

Der Benutzer muss bei der Bestellung folgende Informationen angeben:• Ein Schaltplan und ein Schaltplan-Layout.
• Sekundärschaltplan, Verdrahtungsplan, Anschlussklemmenplan.
• Liste der Primär- und Sekundärausrüstung.
• Die Anordnung der Schaltanlage und die Einbauposition der Sammelschienenbrücke.
• Bitte konsultieren Sie unser Unternehmen für besondere Nutzungsbedingungen von Ersatzteilen und Geräten.
