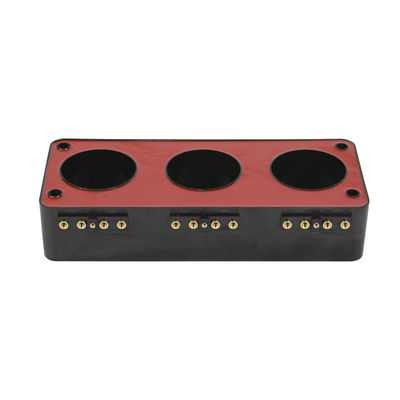

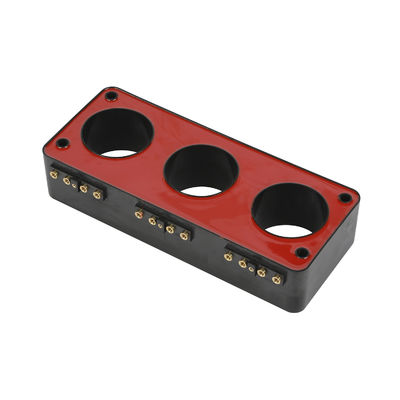

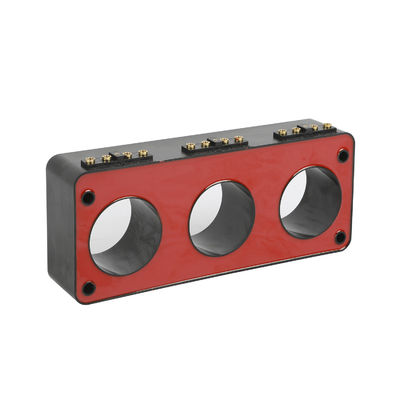

11kv Indoor-Drei-Phasen-Epoxidharz-Gießstromtransformator für luftisolierte Schaltanlagen

     11kV Innen-Dreiphasen-Epoxidharz-Gießstromwandler für luftisolierte Schaltanlagen

                                      Nullsequenzwandler
             Das Grundprinzip des Nullsequenzstromschutzes basiert auf dem Kirchhoffschen Stromgesetz: Die algebraische Summe der komplexen Ströme, die in einen beliebigen Knoten des Stromkreises fließen, ist gleich Null. Die Vektorsumme jedes Phasenstroms ist unter normalen Bedingungen des Stromkreises und der elektrischen Ausrüstung gleich Null. Daher hat die Sekundärwicklung des Nullsequenzstromwandlers keine Signalausgabe und das Stellglied bewegt sich nicht. Wenn ein Erdschluss auftritt, ist die Vektorsumme des Phasenstroms nicht Null. Der Fehlerstrom verursacht den magnetischen Fluss im Ringkern des Nullsequenzstromwandlers. Wirkung: Wenn im Stromkreis ein Fehler oder eine Leckage auftritt, löst dies eine Schutzmaßnahme aus und unterbricht die Stromversorgung. Verwendung: Ein Stromwandler kann an jeder der drei Phasenleitungen installiert werden, oder drei Phasenleitungen können gemeinsam durch den Nullsequenzstromwandler geführt werden. Ein Nullsequenzstromwandler kann auch an der Neutralleitung N installiert werden, um die Vektorsumme der drei Phasen zu erfassen. Der Nullsequenzstromwandler ist mit einem ABS-Kunststoffgehäuse und einer vollständigen Harzvergussmasse versiegelt, was Korrosion während des Langzeitgebrauchs des Wandlers wirksam verhindert. Gute Isolierung, schönes Aussehen. Hohe Empfindlichkeit, gute Linearität, zuverlässiger Betrieb, einfache Installation usw. Das Gebrauchsmuster ist dem allgemeinen Nullsequenzstromwandler überlegen und hat ein breites Anwendungsspektrum.
