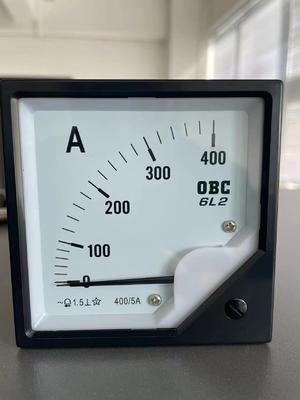

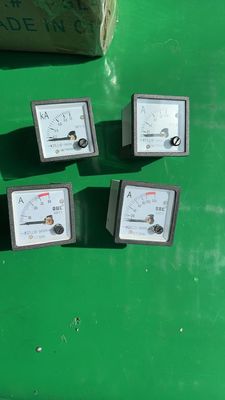

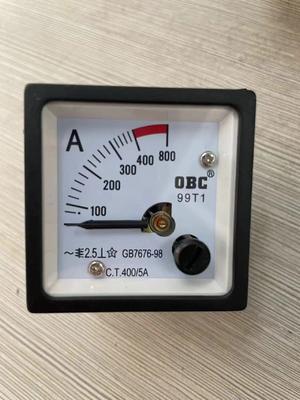

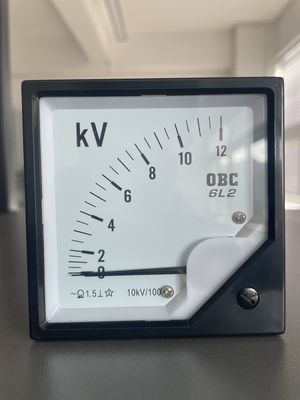

Strom- und Spannungsmessgerät mit Innenraum-Hochspannungsschaltanlage

Strom- und Spannungsmessgerät mit Innenraum-Hochspannungsschaltanlage

(1). Die Funktion der Hochspannungsschaltanlage, das Eindringen in den elektrischen Spalt zu verhindern, bewirkt, dass die Tür der Schaltanlage mit dem Erdschalter verriegelt wird. Das heißt, sie kann nur geöffnet werden, nachdem der Erdschalter geschlossen wurde. Der Unfall zeigte, dass die fünf Verriegelungsvorrichtungen des alten Schaltanlagentyps unvollkommen waren.

(2) Das Problem der elektrischen Inspektion in Hochspannungsschaltanlagen ist seit vielen Jahren ein Problem, das die sichere Stromerzeugung beeinträchtigt. Die mechanischen und verriegelten Vorrichtungen der vollständig geschlossenen fünf Schaltanlagen können die Anforderungen der Sicherheitsbestimmungen nicht erfüllen, wie z. B. zuerst prüfen und dann die Erdungsleitung anschließen. Denn bei der Durchführung von Stromausfällen muss vor dem Erdschalter überprüft werden, ob die Anlage spannungsfrei ist.

(3) Hochspannungs-Elektroanzeigegeräte, die Neonlampen als Anzeigeelemente verwenden, sind in Verteilerschränken weit verbreitet. Nach einer langen Betriebszeit werden ein hoher Verlust an Sichtbarkeit und umfangreiche Schäden an Neonblasen festgestellt. Um den Mangel auszugleichen, wurde ein Neonlicht-Ein-/Ausschalter an dem Elektroanzeigegerät installiert, der sich in der Regel im ausgeschalteten Zustand befand, wodurch das gesamte Hochspannungs-Elektroanzeigegerät vorübergehend deaktiviert wurde. Diese Behandlung verliert die Rolle eines Hochspannungs-Live-Anzeigegeräts als Überwachung dafür, ob die Leitungsseite geladen ist.

(4) Der alte Typ des Hochspannungs-Elektroanzeigegeräts mit obligatorischer elektrischer Verriegelung, das im Prinzip zu einfach ist, besteht aus einer Halbwellen-Gleichrichtung und der direkten Kombination der Signale von den A-, B- und C-Phasensensoren zur Steuerung der Verriegelungsschaltung. Auf diese Weise kann bei einer Anomalie des Systems mit einphasiger Erdung oder fehlender Phase die Drift der Verriegelungssteuerspannung zu einem Unfall des elektrisch angeschlossenen Erdungsschalters führen.
